Dados Técnico |
| Modelo |
NO226T1 |
| Sistema óptico |
Planacromático infinito |
| Composição lente |
Cristal |
| Cabeçote |
Trinocular de livre articulação tipo Siedentopf |
| Inclinação |
30° |
| Rotação |
360° |
| Ajuste interpupilar |
48~75mm |
| Ocular |

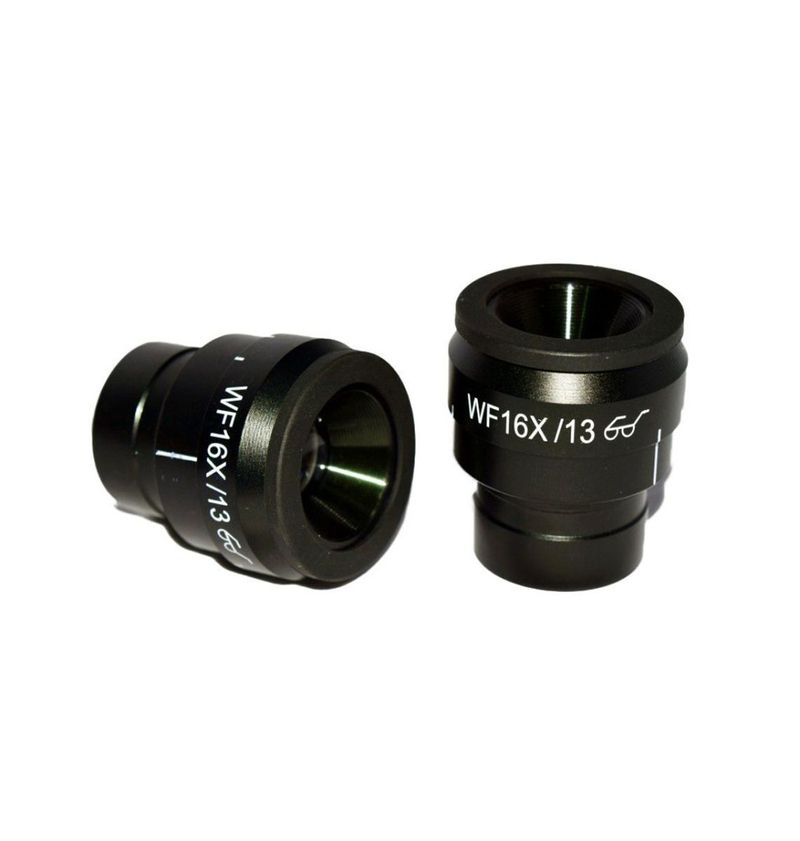

Campo amplo, WF10x/22mm (1000x) e WF16x/13mm (1600x) |
| Ajuste de dioptria |
±5 ocular direita |
| Aumento |
40~1600x |
| Revólver |
Reverso, quádruplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |
| Objetivas planacromáticas infinita (∞) |
Rosca (RMS 20,2mm) e codificadas por cores; 4x/0,10mm (vermelha); 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca) |
| Condensador |
ABBE NA 1,25 |
| Diafragma de íris |
Ø(2~30)mm e filtro Ø32mm |
| Sistema mecânico |
Integrado de formação mista composto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador |
| Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
| Faixa de focalização |
16mm |
| Precisão do ajuste micrométrico |
0,01mm |
| Padrão de Trinocular |
"Mount C" (Ø23,2mm) |
| Platina |

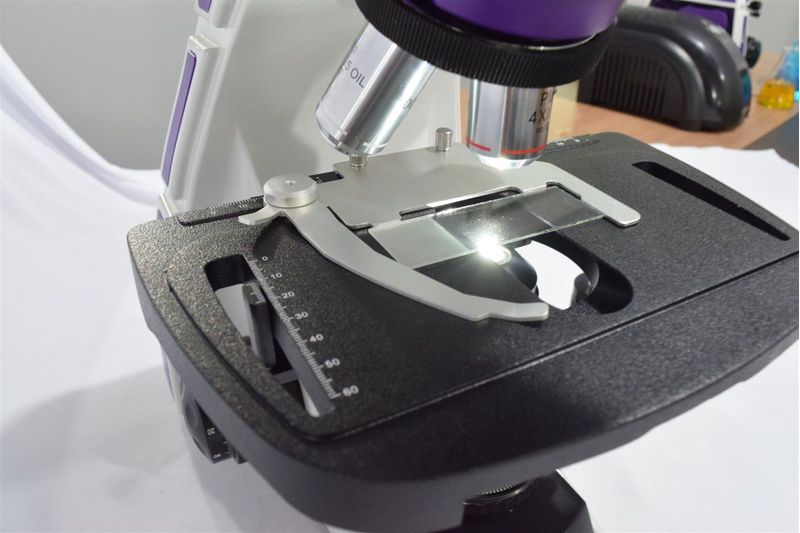

Mecânica composta por dupla camada, retangular (216mm x 150mm) e móvel com deslizamento X-Y (75mm x 55mm) |
| Precisão movimento X-Y |
0,1mm |
| Sistema de Iluminação |
Tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa |
| Voltagem |
AC 100~240v 50/60Hz (bivolt automático) |
| Potência |
10w |
| Peso |
7,0kg |
| Dimensões (LxAxC) |
20x39x38cm |
| Temperatura de Trabalho |
0~40°C |
| Umidade trabalho |
Até 85% |
| Garantia |
12 meses (conforme termo de garantia) |
| Opcionais não inclusos |
Ocular WF10x/22mm (1000x), WF16x/13mm (1600x), WF20x/11mm (2000x) com seta; Ocular WF10x/23mm (1000x); Ocular WF20x/11mm (2000x); Revolver 5 (cinco) posições; Objetiva 20x; Objetiva 60xR; Dispositivo Polarizador; Campo escuro (seco/óleo); Iluminação LED 3,5v/5w (6500k); Dispositivo de iluminação auxiliar LED 3,5v/7w (6500k) p/ campo escuro (seco/óleo); Câmeras digitais FULL HD: 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP; Câmera digital 4K: 38MP; Monitor LCD com tela 8". |
|
Embalagem |
- 01 Microscópio trinocular;
- 01 Par de ocular WF10x/22mm;
- 01 Par de ocular WF16x/13mm;
- 01 Conjunto de objetiva (4x, 10x, 40xR, e 100xRi);
- 01 Conjunto de filtro verde, amarelo e azul;
- 01 Frasco de óleo de imersão de 5ml;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
Perguntas frequentes
- Qual é a primeira etapa da montagem do microscópio?
- R: A primeira etapa da montagem do microscópio é a instalação das objetivas.
- Quais são os tipos de cabeçote disponíveis para os microscópios da série NO216 / NO226?
- R: Os microscópios da série NO216 / NO226 podem ter cabeçote binocular ou trinocular.
- Como deve ser feita a instalação das oculares?
- R: As oculares devem ser gentilmente inseridas nos tubos porta oculares do cabeçote de forma que se encaixem perfeitamente.
- Qual é o procedimento para ajustar o condensador?
- R: O procedimento para ajustar o condensador é abaixar o suporte do condensador ao seu limite total, deslizar o condensador para o suporte do condensador e levantar o suporte do condensador para o seu limite total.
- Como deve ser feita a limpeza da objetiva de imersão em óleo 100XR?
- R: Cada vez que a objetiva de imersão em óleo 100XR é usada, ela deve ser limpa delicadamente com algodão e todos os vestígios de óleo devem ser removidos com um lenço de papel ou um pano macio.
- Como deve ser feita a retirada das objetivas dos seus plásticos?
- R: As objetivas devem ser retiradas dos seus plásticos com precauções para não soltá-las ou permitir que seus dedos toquem as lentes.
- Qual é a ordem correta de instalação das objetivas?
- R: A ordem correta de instalação das objetivas é a partir do menor para o maior aumento, ou seja, de 4X, 10X, 40XR e 100XR.
- Como deve ser feita a limpeza da objetiva de imersão em óleo 100XR após o uso?
- R: Após o uso da objetiva de imersão em óleo 100XR, o lado da frente da objetiva, a lâmina de amostra e todas as outras superfícies que tiveram contato com o óleo devem ser limpos utilizando gaze levemente umedecida com mistura álcool / éter (30% / 70%).
- Como deve ser feita a montagem do cabeçote de visualização?
- R: Para montar o cabeçote de visualização, deve-se retirar a tampa protetora inferior do mesmo e encaixá-lo na parte superior do corpo do aparelho. Em seguida, deve-se girar o parafuso lateral, prendendo o cabeçote ao microscópio até travá-lo.
- Como deve ser feita a instalação das oculares nos tubos porta oculares do cabeçote?
- R: As oculares devem ser gentilmente inseridas nos tubos porta oculares do cabeçote de forma que se encaixem perfeitamente.
- Como deve ser feito o ajuste de distância interpupilar?
- R: O ajuste de distância interpupilar deve ser feito movendo as oculares para dentro ou para fora até que a imagem fique nítida e confortável para os dois olhos.
- O que é a iluminação Köhler?
- R: A iluminação Köhler é uma técnica de iluminação que permite obter uma iluminação uniforme e brilhante da amostra.
- Como deve ser feita a obtenção da iluminação Köhler apropriada?
- R: Para obter a iluminação Köhler apropriada, deve-se ajustar a abertura do diafragma e a posição do condensador até que a amostra esteja iluminada uniformemente.
- Como deve ser feita a focalização da amostra?
- R: A focalização da amostra deve ser feita movendo a platina para cima ou para baixo usando os botões de ajuste micrométrico ou macrométrico até que a amostra esteja nítida.
- Como deve ser feito o ajuste de dioptria das oculares?
- R: O ajuste de dioptria das oculares deve ser feito girando o anel de ajuste de dioptria em cada ocular até que a imagem fique nítida para ambos os olhos.
- O que é a técnica de imersão em óleo?
- R: A técnica de imersão em óleo é uma técnica utilizada para aumentar a resolução e a nitidez da imagem em objetivas de alta potência.
- Como deve ser feita a técnica de imersão em óleo?
- R: Para fazer a técnica de imersão em óleo, deve-se aplicar uma pequena quantidade de óleo de imersão na lâmina de amostra e, em seguida, girar a objetiva de imersão em óleo 100XR no revólver até que ela esteja alinhada com a amostra.
- O que pode causar um campo de visualização não completamente visível ou com brilho desigual em todo campo?
- R: Um campo de visualização não completamente visível ou com brilho desigual em todo campo pode ser causado por um diafragma mal ajustado ou por uma objetiva suja.
- Como deve ser feita a limpeza do microscópio?
- R: O microscópio deve ser limpo com um pano macio e seco. Se necessário, pode-se utilizar uma solução de limpeza de lentes.
- Como deve ser feito o armazenamento do microscópio?
- R: O microscópio deve ser armazenado com o interruptor de intensidade de luz no nível mínimo e o interruptor da base desligado. Além disso, deve ser coberto com a capa protetora contra poeira e mantido em local limpo, seco e na ausência de poeira.
- Como deve ser feito o transporte do microscópio?
- R: O microscópio deve ser transportado com as duas mãos e seus componentes devem estar corretamente fixados ou removidos antes do transporte. Nunca movimente o microscópio para cima e para baixo para prevenir quedas e o desalinhamento dos componentes oculares.
- Como deve ser feita a desembalagem do microscópio?
- R: O microscópio deve ser cuidados
- Como deve ser feita a desembalagem do microscópio?
- R: O microscópio deve ser cuidadosamente removido do recipiente de isopor pelo seu braço e base. Em seguida, deve ser colocado sobre uma superfície plana e sem vibrações.
- Como deve ser feita a preservação da embalagem original do microscópio?
- R: A embalagem original do microscópio deve ser preservada para armazenamento em caso de longos períodos sem uso, enquanto o equipamento estiver na garantia e para envio a assistência, caso necessário.
- Como deve ser feito o ajuste da altura da platina?
- R: O ajuste da altura da platina deve ser feito usando os botões de ajuste micrométrico ou macrométrico.
- Como deve ser feita a limpeza da lâmina de amostra?
- R: A lâmina de amostra deve ser limpa com um lenço de papel ou um pano macio.
- Como deve ser feita a limpeza das superfícies que tiveram contato com o óleo de imersão?
- R: As superfícies que tiveram contato com o óleo de imersão devem ser limpas utilizando gaze levemente umedecida com mistura álcool / éter (30% / 70%).
- Como deve ser feita a limpeza das oculares?
- R: As oculares devem ser limpas com um pano macio e seco.
- Como deve ser feita a limpeza do condensador?
- R: O condensador deve ser limpo com um pano macio e seco.
- Como deve ser feita a limpeza das objetivas?
- R: As objetivas devem ser limpas com um pano macio e seco.
- Como deve ser feita a limpeza do cabeçote de visualização e da base do micróscópio?
- R: O cabeçote de visualização deve ser limpo com um pano macio e seco.
- Qual é a ampliação digital máxima oferecida pela câmera para microscópio?
- R: A câmera suporta um zoom digital de até 5 vezes.
- Quais são as opções de cores ajustáveis na câmera?
- R: As opções de cor ajustáveis incluem R (vermelho), G (verde) e B (azul).
- Por que não é possível fazer alterações de configurações pelo software quando a câmera está conectada por USB?
- R: Não é possível alterar configurações como balanço de brancos e saturação quando conectado por USB.
- Qual é a língua disponível para o OSD (On-Screen Display) na câmera?
- R: O OSD está disponível em inglês e chinês.
- Para que serve a lente de redução de 0.5X incluída na embalagem?
- R: A lente de redução de 0.5X pode ser utilizada para reduzir a ampliação.
- Qual é o propósito do cabo HDMI na embalagem?
- R: O cabo HDMI é fornecido para conectar a câmera a dispositivos compatíveis.
- Por que é incluído um CD de software na embalagem?
- R: O CD de software é fornecido para instalação de programas relacionados ao funcionamento da câmera.
- O que está incluso como fonte de alimentação na embalagem?
- R: Uma fonte de alimentação está incluída para fornecer energia à câmera.
- O que é o Controle Remoto fornecido na embalagem?
- R: O Controle Remoto é um dispositivo para controlar a câmera à distância.
- O que é fornecido como parte dos anéis giratórios na embalagem?
- R: São fornecidos anéis giratórios de 30 mm e 30,5 mm.
- O que é a lâmina de calibração e qual é sua finalidade?
- R: A lâmina de calibração é fornecida para calibrar a câmera, garantindo medidas precisas.
|
