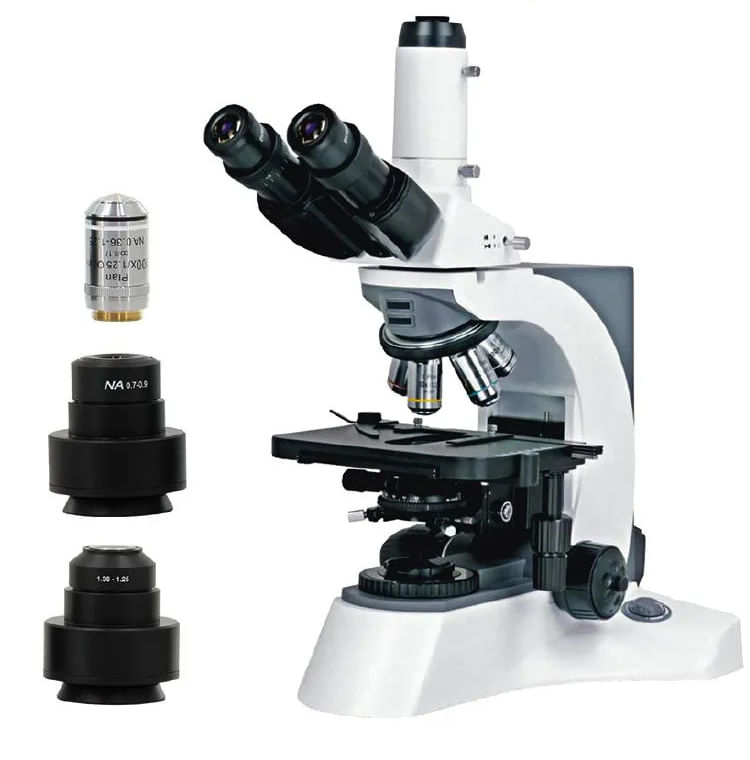

Dados Técnico |
Modelo |
NO228TH. |
Sistema óptico |
Planacromático infinito |
Composição lente |
Cristal |

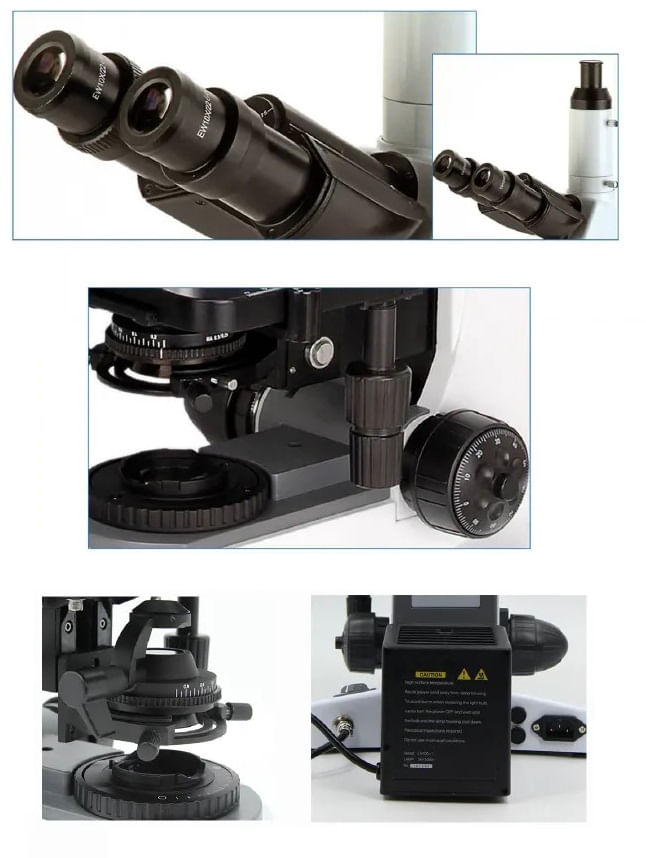

Cabeçote |
Trinocular de livre articulação tipo Siedentopf |
Inclinação |
30° |
Rotação |
360° |
Ajuste interpupilar |
48~75mm |
Ocular |
Campo amplo, WF10x/22mm (1000x) |
Ajuste de dioptria |
±5 ocular direita |
Aumento |
40~1000x |
Revólver |
Reverso, quintuplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |
Objetivas planacromáticas infinita (∞) |
Rosca (RMS 20,2mm) e codificadas por cores; 4x/0,10mm (vermelha); 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca); 100xRi(óleo)/1,25mm (branca) com controle de Iris |
Condensador Swing |
ABBE NA 0,9/0,25 |
Diafragma de íris |
Ø(2~30)mm e filtro Ø32mm |
Sistema mecânico |
Integrado de formação mista composto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador |
Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
Faixa de focalização |
24mm |
Precisão do ajuste micrométrico |
0,001mm |
Padrão de Trinocular |
"Mount C" (Ø23,2mm) |
Platina |
Mecânica composta por dupla camada, retangular (185mm x 142mm) e móvel com deslizamento X-Y (75mm x 55mm) |
Precisão movimento X-Y |
0,1mm |
Sistema de Iluminação |
Tipo Köhler com lâmpada halógena 6v/30w (3000K) e regulador de intensidade luminosa |
Voltagem |
Fonte externa input: AC 100~240v 50/60Hz (bivolt automático) |
Potência máx. |
100w |
Peso |
10kg |

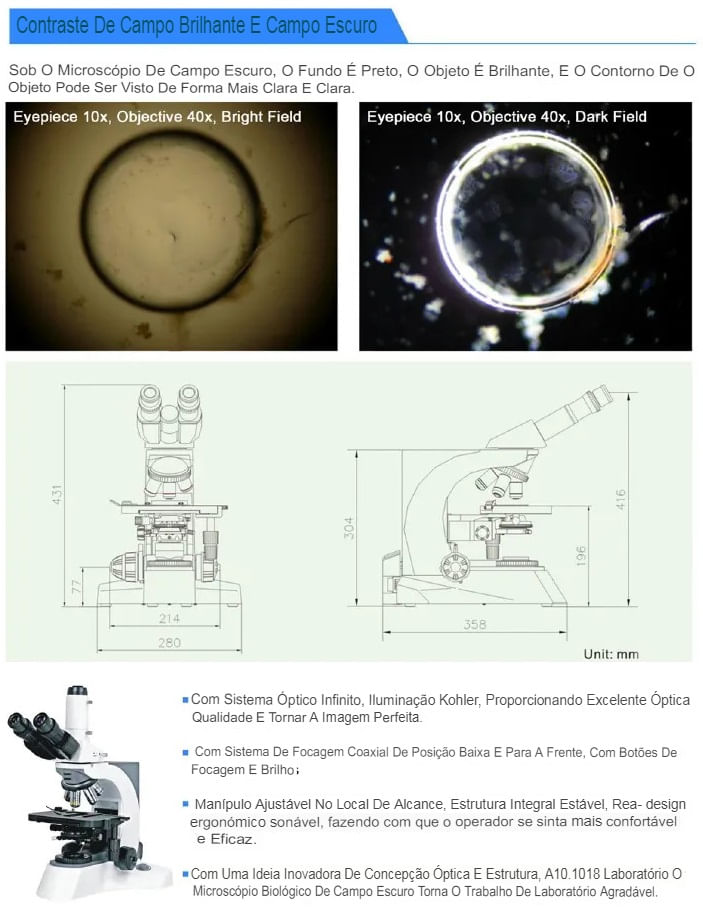

Dimensões (LxAxC) |
28x43,1x35,8cm |
Temperatura de Trabalho |
0~40°C |
Umidade trabalho |
Até 85% |
Garantia |
12 meses (conforme termo de garantia) |
Acessório |

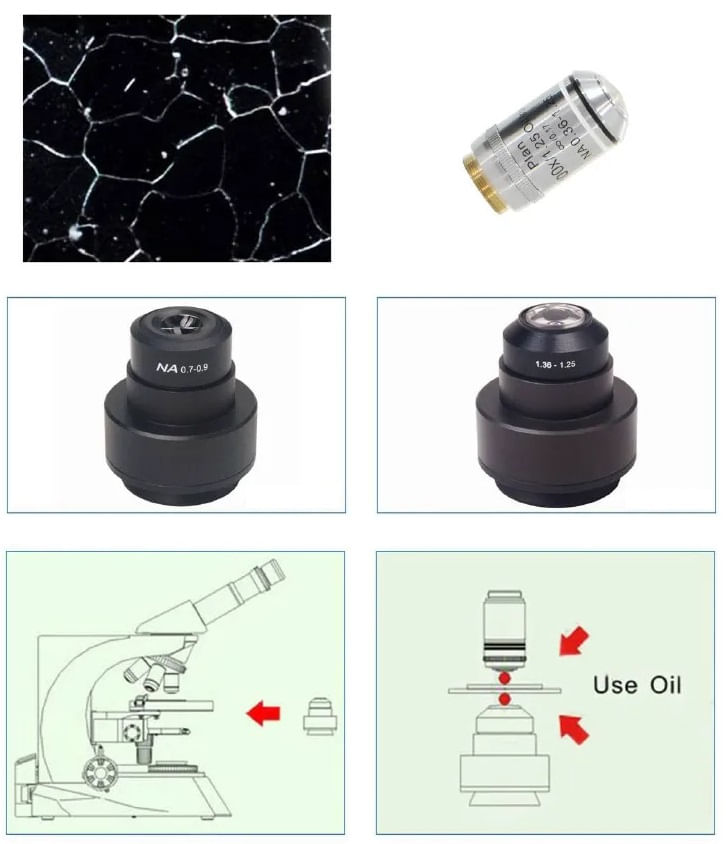

Condensador de campo escuro |
Dispositivo de campo escuro |
Seco e óleo |
Aumento |
40~1000x |
Condensador seco |
ABBE N.A. 0,7~0,9 |
Condensador óleo |
ABBE N.A. 1,25~1,36 |
Opcionais não inclusos |
Ocular WF10x/23mm (1000x); Ocular WF15x/16mm (1500x); Ocular WF20x/12mm (2000x); Revolver 6 (cinco) posições; Objetiva 20x; Objetiva 60xR; Dispositivo Polarizador; Dispositivo contraste de fase (10x, 20x, 40xR e 100xRi); Iluminação atualização LED 24v/50w (3000k); Iluminação atualização LED 24v/100w (3000k); Câmeras digitais FULL HD: 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP; Câmera digital 4K: 38MP; Monitor LCD com tela 8". |
|
Embalagem |
- 01 Dispositivo de campo escuro (seco/óleo);
- 01 Conjunto de filtro verde e azul;
- 01 Frasco de óleo de imersão de 5ml;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
Perguntas frequentes
- Como ajustar a distância interpupilar ao usar o microscópio?
- R: Ao observar com os dois olhos, segure o suporte do prisma esquerdo e direito, gire o eixo e ajuste a distância interpupilar até que os campos de visão esquerdo e direito coincidam completamente.
- Qual é a função do botão de foco fino no microscópio?
- R: O botão de foco fino é usado para ajustar o foco da amostra de forma mais precisa.
- Como instalar a ocular no microscópio?
- R: Insira a ocular no tubo da ocular até que estejam uma contra a outra.
- Quais são as etapas para instalar a porta de vídeo opcional no microscópio?
- R: Insira a porta de vídeo na unidade trinocular e aperte o parafuso para fixá-la.
- Como ajustar a distância interpupilar ao usar o microscópio?
- R: Ao observar com os dois olhos, segure o suporte do prisma esquerdo e direito, gire o eixo e ajuste a distância interpupilar até que os campos de visão esquerdo e direito coincidam completamente.
- Qual é a função do botão de foco fino no microscópio?
- R: O botão de foco fino é usado para ajustar o foco da amostra de forma mais precisa.
- Como ajustar o condensador oscilante no microscópio?
- R: Gire o botão de foco do condensador para mudar a posição do condensador, aumentando-o ao usar a objetiva de alta ampliação e diminuindo-o ao usar a de baixa ampliação.
- O que pode causar a imagem desfocada ou de baixa resolução no microscópio?
- R: Uma possível causa é o mau funcionamento do sistema de foco fino ou a objetiva não estar no centro do caminho da luz.
- Como resolver o problema de uma lâmpada que não acende no microscópio?
- R: Verifique se a lâmpada está corretamente instalada e se a energia está conectada. Se necessário, substitua a lâmpada por uma nova.
- O que fazer se a iluminação estiver aberta, mas o campo de visão estiver escuro no microscópio?
- R: Verifique se a lâmpada está funcionando corretamente e se o botão de ajuste de brilho está configurado corretamente.
- Como instalar o dispositivo de suporte de palco mecânico?
- R: Antes de instalar o dispositivo, ajuste o botão de foco aproximado e coloque a placa guia na posição mais baixa. Em seguida, segure o dispositivo mecânico de suporte da platina e coloque-o pela parte superior da placa guia, deixando-o cair livremente até atingir a posição limite. Use o parafuso de chave sextavada no bloco de travamento para fixar o dispositivo de suporte da platina e a placa guia.
- Como instalar a unidade de visualização trinocular?
- R: Insira a unidade de visualização trinocular na cabeça do microscópio, gire para uma posição adequada e, em seguida, use a chave hexagonal para aparafusar o parafuso e fixá-lo.
- Como ligar a lâmpada do microscópio?
- R: Conecte a energia e ligue o interruptor principal para a posição "ligado".
- Como ajustar o brilho do microscópio?
- R: Gire o botão de ajuste de brilho no sentido horário para aumentar a tensão e o brilho, e no sentido anti-horário para diminuir a tensão e o brilho.
- Como colocar uma amostra no microscópio?
- R: Coloque a lâmina na platina mecânica e use os clipes de palco para prendê-la suavemente. Em seguida, use os botões de ajuste para mover a amostra para a posição desejada.
- Por que a iluminação está aberta, mas o campo de visão é escuro?
- R: Isso pode ser devido a uma lâmpada defeituosa ou a um ajuste incorreto do botão de ajuste de brilho.
- Qual é a função do diafragma de campo no microscópio?
- R: O diafragma de campo é usado para ajustar a área do campo de visão, controlando a quantidade de luz que atinge a amostra.
- Como ajustar a dioptria no microscópio?
- R: Girando o anel de dioptria após o foco ocular direito na amostra, o operador pode obter uma posição de foco confortável com ambos os olhos.
- O que fazer se a imagem estiver inclinada durante o processo de observação no microscópio?
- R: Verifique se a amostra está corretamente posicionada e se a iluminação está alinhada adequadamente.
- Como resolver o problema de mau contato na casa da lâmpada e no sistema de iluminação do microscópio?
- R: Certifique-se de que o pino de contato e o pino do suporte da lâmpada estejam funcionando corretamente.
- O que significa "óptica infinita" em um microscópio?
- R: A ótica infinita refere-se a um sistema óptico que permite que os raios de luz sejam paralelos antes de entrar na objetiva, facilitando a manipulação e adição de componentes ópticos adicionais.
- Quais são os principais ambientes de uso recomendados para o Microscópio NO228TH?
- R: O microscópio é recomendado para uso profissional em laboratórios clínicos, veterinários, de ensino e pesquisa.
- Como é a estrutura do Microscópio NO228TH projetada para garantir durabilidade e estabilidade?
- R: A estrutura de metal é ergonomicamente projetada, resistente a vibrações, com braço e base construídos em peça única para durabilidade e estabilidade.
- Quais são os comandos presentes na estativa do microscópio para ajuste macro e micrométrico?
- R: A estativa possui comandos macro e micrométrico para ajuste fino, garantindo precisão na focalização.
- Qual é o tipo de iluminação presente no sistema do Microscópio?
- R: O sistema de iluminação é composto por um Halogênio coletor asférico de iluminação Kohler ajustável de brilho 30W.

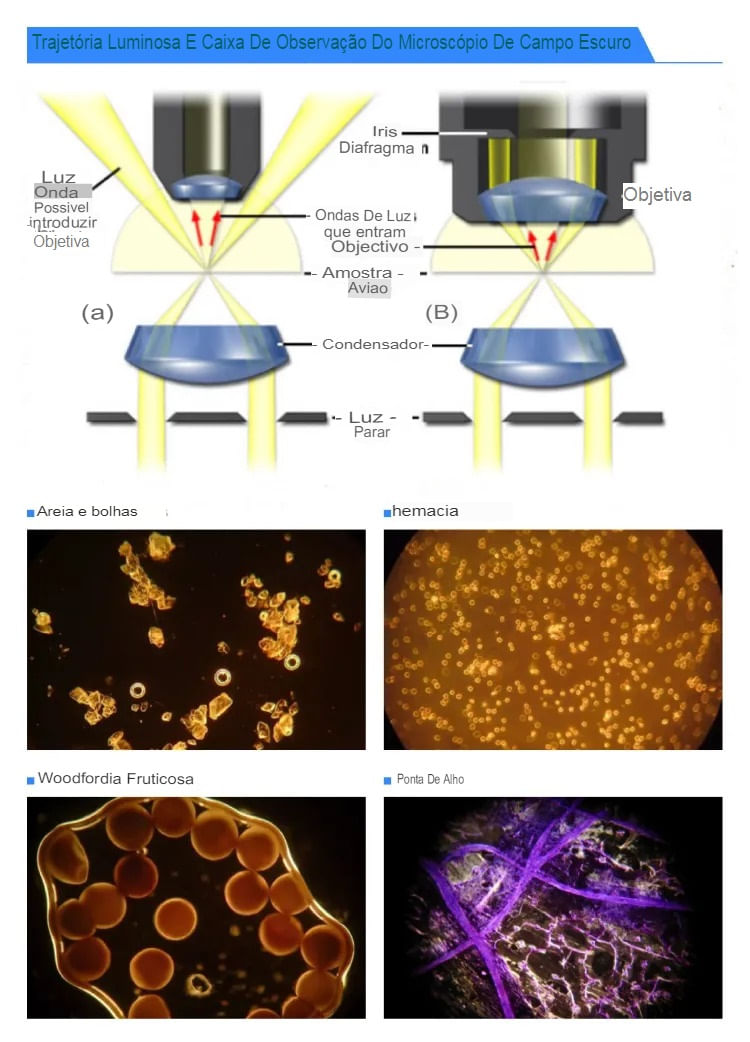

- Para que serve a técnica de microscopia de campo escuro?
- R: A microscopia de campo escuro é indicada para amostras de pouco contraste, onde a amostra é iluminada por raios oblíquos, criando um contraste brilhante sobre um fundo escuro.
- Quais são as características das oculares presentes no Microscópio NO228TH?
- R: As oculares são do tipo EW10x / 22mm, campo extra largo, com tubo da ocular de 30mm de diâmetro.
- Explique o funcionamento do condensador de campo escuro seco no Microscópio NO228TH.
- R: O condensador de campo escuro seco (NA 0,7 ~ 0,9) é usado com objetivas de ampliação 40x ou inferior, proporcionando uma técnica de iluminação específica para amostras com pouco contraste.
- Qual é a função do condensador de campo escuro para óleo de imersão no Microscópio NO228TH?
- R: O condensador de campo escuro para óleo de imersão (NA 1,25 ~ 1,36) é utilizado para técnicas específicas, como imersão em óleo, melhorando a resolução e contraste.
- Quais são as objetivas presentes no revólver porta-objetivas quíntuplo do Microscópio NO228TH?
- R: O revólver porta-objetivas quíntuplo possui objetivas Planacromáticas de 4X, 10X, 40X e 100X.
- O que significa um revólver ser paracentralizado e parafocálizado?
- R: Um revólver paracentralizado e parafocálizado garante que a imagem permaneça centralizada após a mudança de aumento, mantendo a focalização.
- Como é feito o ajuste de dioptria na ocular esquerda do Microscópio NO228TH?
- R: O ajuste de dioptria na ocular esquerda é possível, variando de ± 5, para compensar deficiências de visão.
- Qual é o sistema de focalização coaxial do Microscópio NO228TH?
- R: O sistema de focalização coaxial possui botões de ajuste macro e micrométrico conjugados e bilaterais, garantindo precisão na focalização.
- Quais são os acessórios incluídos na embalagem do Microscópio NO228TH?
- R: A embalagem inclui o corpo do microscópio, condensadores de campo escuro seco e para óleo de imersão, cabeçote trinocular, oculares, capa plástica contra poeira, iluminação halógena externa, adaptadores, cabo de alimentação e filtros azul e verde.
- Como é o ajuste da platina no Microscópio NO228TH?
- R: A platina possui ajuste coaxial grosso e fino, com faixa de focagem de 24 mm, divisão fina de 0,001 mm e curso grosso de 37,7 mm.
- Qual é a função do filtro azul e verde no Microscópio NO228TH?
- R: Os filtros azul e verde têm a finalidade de modular a luz, proporcionando diferentes condições de iluminação para as amostras.
- O que é o sistema de iluminação externa Kohler no Microscópio NO228TH?
- R: O sistema de iluminação externa Kohler utiliza uma lâmpada de halogênio de 6V / 30W com brilho ajustável, proporcionando iluminação adequada e controlada.
- Como é feita a adaptação para câmera no Microscópio NO228TH?
- R: O microscópio inclui adaptadores para câmera no tubo trinocular, permitindo a conexão de câmeras para registro de imagens.
- Quais são as características da cabeça trinocular do Microscópio NO228TH?
- R: A cabeça trinocular é de livre articulação (tubo tipo Siendentopf), com inclinação de 30° e rotação de 360°.
- O que significa Bivolt Automático na voltagem do Microscópio NO228TH?
- R: Bivolt Automático significa que o microscópio é compatível com diferentes padrões de voltagem (110V/220V), adaptando-se automaticamente à voltagem disponível.
- Qual é a função do sistema de iluminação Kohler ajustável no Microscópio NO228TH?
- R: O sistema de iluminação Kohler ajustável permite a regulagem precisa do brilho, garantindo uma iluminação adequada para diferentes condições de amostras.
- Como é o ajuste da altura de visualização no Microscópio NO228TH?
- R: O tubo ocular gira totalmente para cima ou para baixo, permitindo ajuste da altura de visualização para atender às necessidades individuais.
- O que é uma escala graduada e qual sua função no Microscópio NO228TH?
- R: A escala graduada indica o ajuste apropriado para abertura do diafragma, auxiliando na obtenção da iluminação ideal.
- Quais são as características do braço do Microscópio NO228TH?
- R: O braço possui uma alça de transporte integrada na parte posterior para facilitar o transporte e suporte para cabo de energia para armazenamento conveniente.
- O que é o condensador de campo claro com Swing Focus no Microscópio NO228TH?
- R: O condensador de campo claro com Swing Focus é um componente que permite ajuste para diferentes técnicas de iluminação, proporcionando versatilidade no uso do microscópio.
- 5Quais são os ajustes disponíveis no sistema de focagem do Microscópio NO228TH?
- R: O sistema de focagem coaxial possui botões de ajuste macro e micrométrico conjugados e bilaterais, garantindo precisão nos ajustes de focalização.
- Qual é a função do revólver porta-objetivas quíntuplo no Microscópio NO228TH?
- R: O revólver porta-objetivas quíntuplo permite a rápida troca de objetivas, facilitando a mudança de aumento durante a observação.
- O que é um revólver que roda em rolamento de esferas com clique interno de parada no Microscópio NO228TH?
- R: O revólver que roda em rolamento de esferas com clique interno de parada garante que a imagem permaneça centralizada após a mudança de aumento, proporcionando estabilidade na visualização.
- Qual é a finalidade da platina com charriot porta laminas no Microscópio NO228TH?
- R: A platina com charriot porta laminas suporta as amostras durante a observação, permitindo ajustes precisos para diferentes preparações.
- O que significa EW10x / 22mm nas oculares do Microscópio NO228TH?
- R: EW10x / 22mm indica que as oculares têm um campo extra largo de 22mm para uma visualização mais confortável e abrangente.
- Como é feito o ajuste do tubo ocular para atender às necessidades individuais no Microscópio NO228TH?
- R: O tubo ocular gira totalmente para cima ou para baixo, permitindo ajuste da altura de visualização para atender às necessidades individuais.
- O que é um sistema de iluminação externa Kohler e por que é relevante no Microscópio NO228TH?
- R: O sistema de iluminação externa Kohler oferece uma iluminação controlada e ajustável, sendo relevante para obter imagens de alta qualidade em diferentes condições de amostras.
- Quais são as funcionalidades dos filtros azul e verde no Microscópio NO228TH?
- R: Os filtros azul e verde são utilizados para modular a luz, proporcionando diferentes condições de iluminação e contraste durante a observação.
- Como é o sistema de ajuste da altura de visualização no Microscópio NO228TH?
- R: O tubo ocular pode ser girado totalmente para cima ou para baixo, permitindo o ajuste da altura de visualização para atender às necessidades individuais do usuário.
|
