Dados Técnico |
| Modelo |

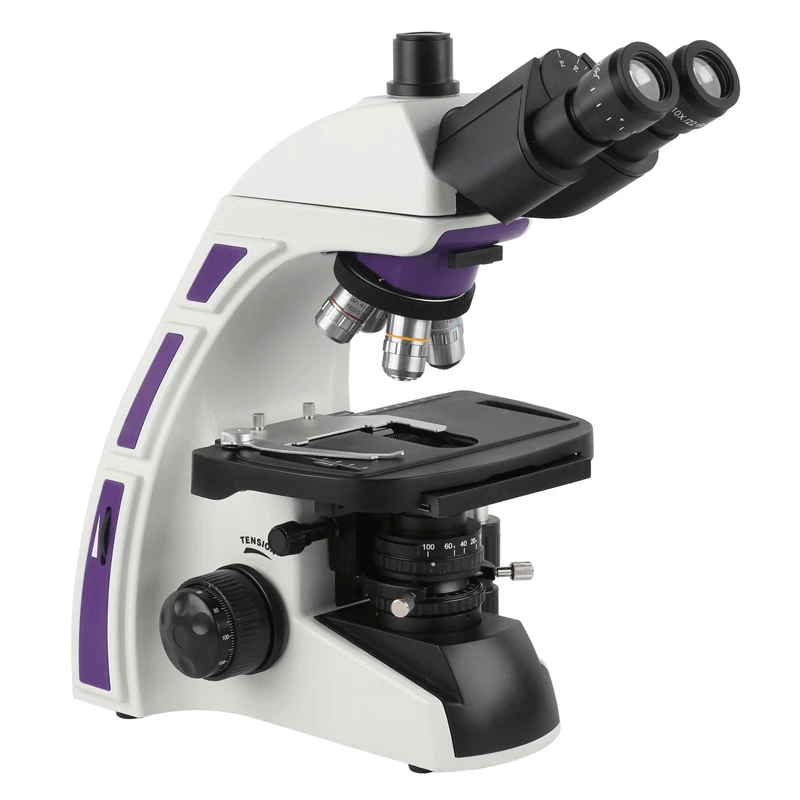

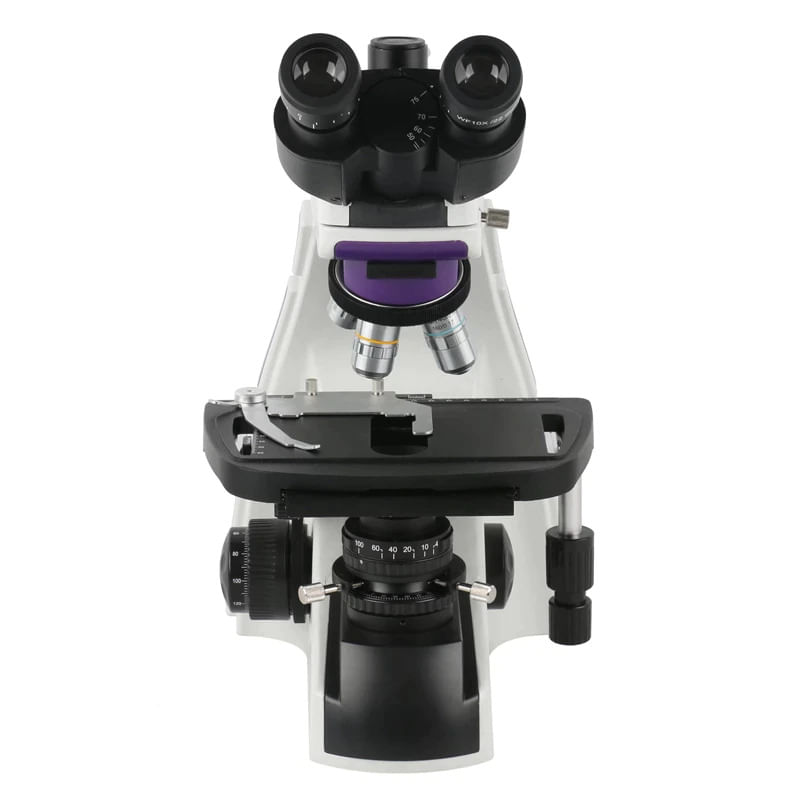

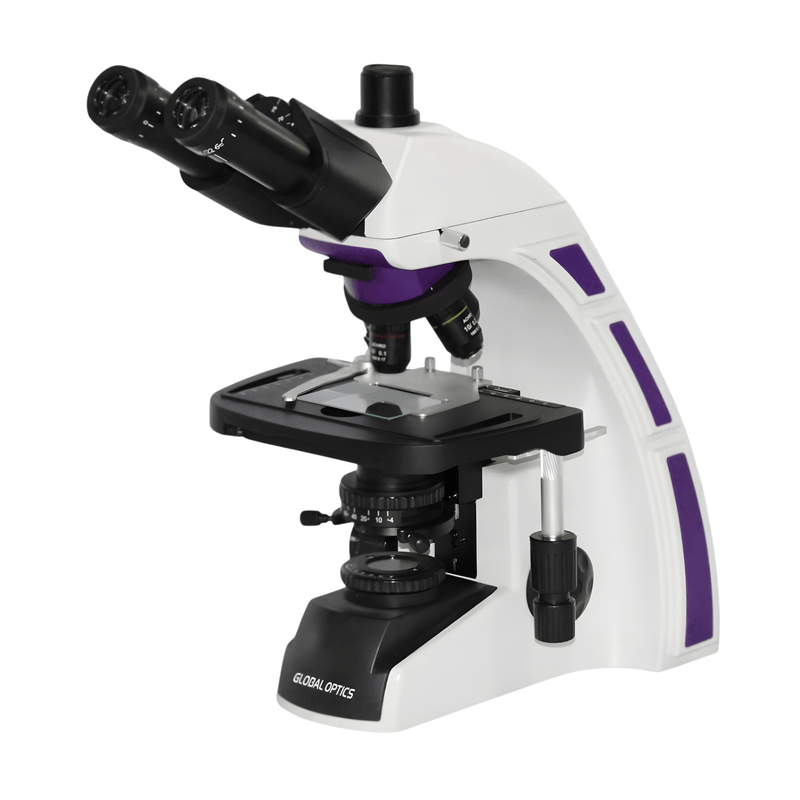

NO226T |
| Sistema óptico |
Planacromático infinito |
| Composição lente |
Cristal |
| Cabeçote |
Trinocular de livre articulação tipo Siedentopf |
| Inclinação |
30° |
| Rotação |
360° |
| Ajuste interpupilar |
48~75mm |
| Ocular |
Campo amplo, WF10x/22mm (1000x) |
| Ajuste de dioptria |
±5 ocular direita |
| Aumento |
40~1000x |

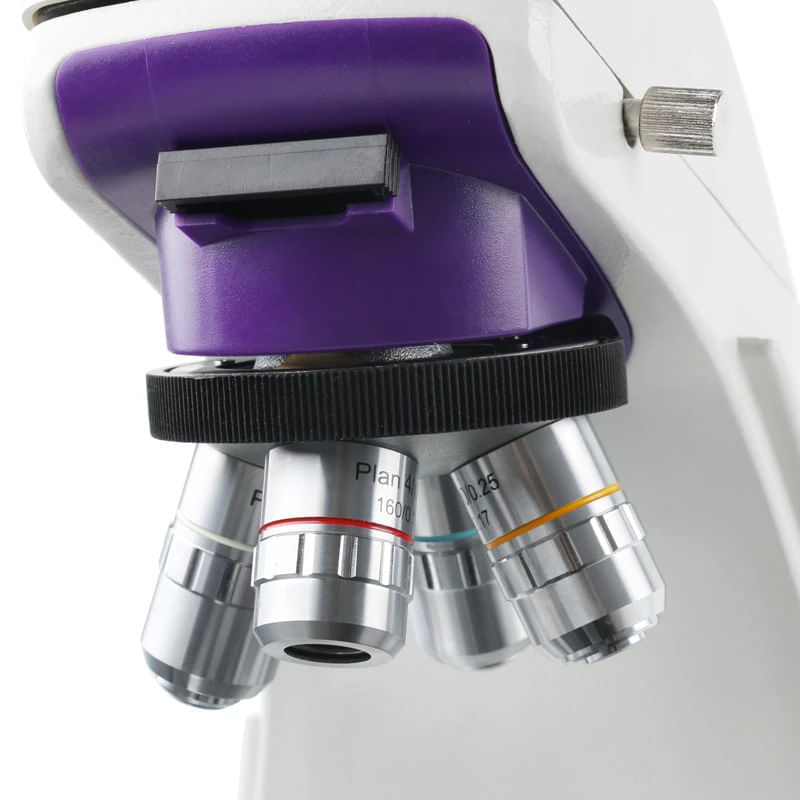

| Revólver |
Reverso, quádruplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |
| Objetivas planacromáticas infinita (∞) |
Rosca (RMS 20,2mm) e codificadas por cores; 4x/0,10mm (vermelha); 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca) |
| Condensador |
ABBE NA 1,25 |
| Diafragma de íris |
Ø(2~30)mm e filtro Ø32mm |
| Sistema mecânico |
Integrado de formação mista composto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador |
| Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
| Faixa de focalização |
16mm |
| Precisão do ajuste micrométrico |
0,01mm |
| Padrão de Trinocular |
"Mount C" (Ø23,2mm) |
| Platina |
Mecânica composta por dupla camada, retangular (216mm x 150mm) e móvel com deslizamento X-Y (75mm x 55mm) |
| Precisão movimento X-Y |
0,1mm |
| Sistema de Iluminação |
Tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa |
| Voltagem |
AC 100~240v 50/60Hz (bivolt automático) |
| Potência |
10w |
| Peso |
7,0kg |
| Dimensões (LxAxC) |
20x39x38cm |
| Temperatura de Trabalho |
0~40°C |
| Umidade trabalho |
Até 85% |
| Garantia |
12 meses (conforme termo de garantia) |
| Opcionais não inclusos |
Ocular WF10x/22mm (1000x), WF16x/13mm (1600x), WF20x/11mm (2000x) com seta; Ocular WF10x/23mm (1000x); Ocular WF16x/13mm (1600x); Ocular WF20x/11mm (2000x); Revolver 5 (cinco) posições; Objetiva 20x; Objetiva 60xR; Dispositivo Polarizador; Campo escuro (seco/óleo); Iluminação LED 3,5v/5w (6500k); Dispositivo de iluminação auxiliar LED 3,5v/7w (6500k) p/ campo escuro (seco/óleo); Câmeras digitais FULL HD: 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP; Câmera digital 4K: 38MP; Monitor LCD com tela 8". |
|
Embalagem |
- 01 Microscópio trinocular;
- 01 Par de ocular WF10x/22mm;
- 01 Conjunto de objetiva (4x, 10x, 40xR, e 100xRi);
- 01 Conjunto de filtro verde, amarelo e azul;
- 01 Frasco de óleo de imersão de 5ml;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
Perguntas frequentes
- 1. Qual é a ampliação máxima que o microscópio oferece?
- R: O microscópio tem uma ampliação de até 1000x, com opções opcionais para 1600x e 2000x.
- 2. Qual é a marca e modelo deste microscópio?
- R: Este é o Microscópio Trinocular Ótica Infinita Planacromático 1000x, modelo NO226T, fabricado pela Global Optics.
- 3. Quais são os componentes da lente de composição deste microscópio?
- R: A lente é composta por cristal.
- 4. Como é o sistema de cabeçote deste microscópio?
- R: O microscópio possui um cabeçote trinocular de livre articulação tipo Siedentopf, com inclinação de 30° e rotação de 360°.
- 5. O que significa "Ótica Infinita Planacromático"?
- R: Refere-se ao sistema óptico que fornece uma imagem de alta resolução, com correção de aberração cromática em toda a extensão do campo de visão.
- 6. Como é o ajuste interpupilar neste microscópio?
- R: O ajuste interpupilar varia de 48 a 75 mm.
- 7. Qual é o tipo e a especificação das oculares deste microscópio?
- R: As oculares são do tipo campo amplo, WF10x/22mm.
- 8. Quais são as objetivas planacromáticas infinitas disponíveis e suas características?
- R: As objetivas incluem 4x/0,10mm (vermelha), 10x/0,25 (amarela), 40xR/0,65mm (azul), e 100xRi(óleo)/1,25mm (branca), com rosca (RMS 20,2mm) e codificadas por cores.
- 9. Qual é o tipo de condensador utilizado neste microscópio?
- R: O microscópio utiliza um condensador ABBE NA 1,25.
- 10. Como é o sistema mecânico de movimentação X-Y e altura do condensador?
- R: O sistema mecânico é integrado, composto por cabo, pinhão e cremalheira para controle X-Y e altura do condensador.
- 11. Como é feito o ajuste macro e micrométrico do sistema de focalização coaxial?
- R: O ajuste é feito de forma coaxial para maior precisão, utilizando os controles macro e micrométrico.
- 12. Qual é a faixa de focalização deste microscópio?
- R: A faixa de focalização é de 16mm.
- 13. Qual é a precisão do ajuste micrométrico?
- R: A precisão do ajuste micrométrico é de 0,01mm.
- 14. Qual é o padrão de Trinocular utilizado?
- R: O padrão de Trinocular é "Mount C" (Ø23,2mm).
- 15. Como é a platina deste microscópio?
- R: A platina é mecânica composta por dupla camada, retangular (216mm x 150mm) e móvel com deslizamento X-Y (75mm x 55mm).
- 16. Qual é a precisão do movimento X-Y da platina?
- R: A precisão do movimento X-Y da platina é de 0,1mm.
- 17. Qual é o sistema de iluminação do microscópio e qual é a voltagem suportada?
- R: O microscópio possui um sistema de iluminação tipo Köhler com lâmpada de LED 3,5v/3w (6500K), suportando voltagem AC 100~240v 50/60Hz (bivolt automático).
- 18. Qual é a potência do microscópio?
- R: A potência é de 10w.
- 19. Qual é o peso e as dimensões deste microscópio?
- R: O microscópio pesa 7,0kg e tem dimensões de 20x39x38cm.
- 20. Qual é a faixa de temperatura de trabalho deste microscópio?
- R: A faixa de temperatura de trabalho é de 0 a 40°C.
- 21. Qual é a umidade de trabalho suportada por este microscópio?
- R: O microscópio suporta até 85% de umidade de trabalho.
- 22. Qual é a garantia deste microscópio?
- R: O microscópio tem uma garantia de 12 meses, conforme o termo de garantia.
- 23. Quais são os opcionais não inclusos disponíveis para este microscópio?
- R: Os opcionais incluem oculares de ampliação diferente, objetivas adicionais, dispositivos polarizador e de campo escuro, iluminação adicional, câmeras digitais com diferentes resoluções, e um monitor LCD opcional.
- 24. Como é a embalagem deste microscópio e o que está incluído?
- R: A embalagem inclui 01 microscópio trinocular, 01 par de ocular WF10x/22mm, 01 conjunto de objetiva (4x, 10x, 20x, 40xR, e 100xRi), 01 conjunto de filtro verde, amarelo e azul, 01 frasco de óleo de imersão de 5ml, 01 capa plástica contra poeira, 01 cabo de alimentação (padrão ABNT), e 01 manual de instrução em português.
- 25. Qual é a primeira etapa da montagem do microscópio?
- R: A primeira etapa da montagem do microscópio é a instalação das objetivas.
- 26. Como devo instalar as objetivas no microscópio?
- R: As objetivas devem ser instaladas em sentido horário a partir do menor para o maior aumento (isto é, de 4X, 10X, 40XR e 100XR).
- 27. Como devo limpar a objetiva de imersão em óleo 100XR?
- R: Cada vez que a objetiva de imersão em óleo 100XR é usada, você deve limpá-la delicadamente com algodão. Retire todos os vestígios de óleo com um lenço de papel ou um pano macio.
- 28. Qual é a função da tampa protetora inferior do cabeçote de visualização?
- R: A tampa protetora inferior do cabeçote de visualização serve para evitar a entrada de pó e sujidades.
- 29. Como devo montar o cabeçote binocular ou trinocular?
- R: Para montar o cabeçote binocular ou trinocular, deve-se retirar a tampa protetora inferior do mesmo. Após a retirada da tampa protetora, o cabeçote deve ser encaixado na parte superior do corpo do aparelho. Girar o parafuso lateral, prendendo o cabeçote ao microscópio até travá-lo.
- 30. Como devo instalar as oculares no microscópio?
- R: Para instalação das oculares, siga os seguintes procedimentos: a) Retire-as de suas embalagens plásticas. b) Remova as tampas de proteção dos tubos porta oculares do cabeçote. c) Gentilmente, insira as oculares ao tubo porta ocular de forma que se encaixe perfeitamente.
- 31. Como devo ajustar o condensador do microscópio?
- R: Para ajuste do condensador, siga o seguinte procedimento: a) Abaixe o suporte do condensador ao seu limite total girando o botão de foco do condensador. b) Deslize o condensador para o suporte do condensador, com a alavanca de controle de abertura voltada para a frente. c) Levante o suporte do condensador para o seu limite total girando o botão de foco do condensador. Concentre o condensador de modo que a luz focalize a imagem na posição correta da amostra (centro do caminho óptico).
- 32. Como devo posicionar a lâmina na platina do microscópio?
- R: Para posicionar a lâmina na platina do microscópio, abaixe a platina para seu limite total. Coloque a lâmina na platina e prenda-a com os grampos.
- 33. Como devo ajustar a distância interpupilar do microscópio?
- R: Para ajustar a distância interpupilar do microscópio, mova as oculares para dentro ou para fora até que a imagem fique nítida e confortável para os dois olhos.
- 34. O que é a iluminação Köhler apropriada?
- 15px;">R: A iluminação Köhler apropriada é uma técnica de iluminação que garante uma iluminação uniforme e adequada da amostra.
- 35. Qual é a primeira etapa da montagem do microscópio?
- R: A primeira etapa da montagem do microscópio é a instalação das objetivas.
- 36. Como devo instalar as objetivas no microscópio?
- R: As objetivas devem ser instaladas em sentido horário a partir do menor para o maior aumento (isto é, de 4X, 10X, 40XR e 100XR).
- 37. Como devo limpar a objetiva de imersão em óleo 100XR?
- R: Cada vez que a objetiva de imersão em óleo 100XR é usada, você deve limpá-la delicadamente com algodão. Retire todos os vestígios de óleo com um lenço de papel ou um pano macio.
- 38. Qual é a função da tampa protetora inferior do cabeçote de visualização?
- R: A tampa protetora inferior do cabeçote de visualização serve para evitar a entrada de pó e sujidades.
- 39. Como devo montar o cabeçote binocular ou trinocular?
- R: Para montar o cabeçote binocular ou trinocular, deve-se retirar a tampa protetora inferior do mesmo. Após a retirada da tampa protetora, o cabeçote deve ser encaixado na parte superior do corpo do aparelho. Girar o parafuso lateral, prendendo o cabeçote ao microscópio até travá-lo.
- 40. Como devo instalar as oculares no microscópio?
- R: Para instalação das oculares, siga os seguintes procedimentos: a) Retire-as de suas embalagens plásticas. b) Remova as tampas de proteção dos tubos porta oculares do cabeçote. c) Gentilmente, insira as oculares ao tubo porta ocular de forma que se encaixe perfeitamente.
- 41. Como devo ajustar o condensador do microscópio?
- R: Para ajuste do condensador, siga o seguinte procedimento: a) Abaixe o suporte do condensador ao seu limite total girando o botão de foco do condensador. b) Deslize o condensador para o suporte do condensador, com a alavanca de controle de abertura voltada para a frente. c) Levante o suporte do condensador para o seu limite total girando o botão de foco do condensador. Concentre o condensador de modo que a luz focalize a imagem na posição correta da amostra (centro do caminho óptico).
- 42. Como devo posicionar a lâmina na platina do microscópio?
- R: Para posicionar a lâmina na platina do microscópio, abaixe a platina para seu limite total. Coloque a lâmina na platina e prenda-a com os grampos.
- 43. Como devo ajustar a distância interpupilar do microscópio?
- R: Para ajustar a distância interpupilar do microscópio, mova as oculares para dentro ou para fora até que a imagem fique nítida e confortável para os dois olhos.
- 45. Qual é a primeira etapa da montagem do microscópio?
- R: A primeira etapa da montagem do microscópio é a instalação das objetivas.
- 46. Como devo instalar as objetivas no microscópio?
- R: As objetivas devem ser instaladas em sentido horário a partir do menor para o maior aumento (isto é, de 4X, 10X, 40XR e 100XR).
- 47. Como devo limpar a objetiva de imersão em óleo 100XR?
- R: Cada vez que a objetiva de imersão em óleo 100XR é usada, você deve limpá-la delicadamente com algodão. Retire todos os vestígios de óleo com um lenço de papel ou um pano macio.
- 48. Qual é a função da tampa protetora inferior do cabeçote de visualização?
- R: A tampa protetora inferior do cabeçote de visualização serve para evitar a entrada de pó e sujidades.
- 49. Como devo montar o cabeçote binocular ou trinocular?
- R: Para montar o cabeçote binocular ou trinocular, deve-se retirar a tampa protetora inferior do mesmo. Após a retirada da tampa protetora, o cabeçote deve ser encaixado na parte superior do corpo do aparelho. Girar o parafuso lateral, prendendo o cabeçote ao microscópio até travá-lo.
- 50. Como devo instalar as oculares no microscópio?
- R: Para instalação das oculares, siga os seguintes procedimentos: a) Retire-as de suas embalagens plásticas. b) Remova as tampas de proteção dos tubos porta oculares do cabeçote. c) Gentilmente, insira as oculares ao tubo porta ocular de forma que se encaixe perfeitamente.
- 51. Como devo ajustar o condensador do microscópio?
- R: Para ajuste do condensador, siga o seguinte procedimento: a) Abaixe o suporte do condensador ao seu limite total girando o botão de foco do condensador. b) Deslize o condensador para o suporte do condensador, com a alavanca de controle de abertura voltada para a frente. c) Levante o suporte do condensador para o seu limite total girando o botão de foco do condensador. Concentre o condensador de modo que a luz focalize a imagem na posição correta da amostra (centro do caminho óptico).
- 52. Como devo posicionar a lâmina na platina do microscópio?
- R: Para posicionar a lâmina na platina do microscópio, abaixe a platina para seu limite total. Coloque a lâmina na platina e prenda-a com os grampos.
- 53. Como devo ajustar a distância interpupilar do microscópio?
- R: Para ajustar a distância interpupilar do microscópio, mova as oculares para dentro ou para fora até que a imagem fique nítida e confortável para os dois olhos.
- 55. Qual é a primeira etapa da montagem do microscópio?
- R: A primeira etapa da montagem do microscópio é a instalação das objetivas.
- 56. Como devo instalar as objetivas no microscópio?
- R: As objetivas devem ser instaladas em sentido horário a partir do menor para o maior aumento (isto é, de 4X, 10X, 40XR e 100XR).
- 57. Como devo limpar a objetiva de imersão em óleo 100XR?
- R: Cada vez que a objetiva de imersão em óleo 100XR é usada, você deve limpá-la delicadamente com algodão. Retire todos os vestígios de óleo com um lenço de papel ou um pano macio.
- 58. Qual é a função da tampa protetora inferior do cabeçote de visualização?
- R: A tampa protetora inferior do cabeçote de visualização serve para evitar a entrada de pó e sujidades.
- 59. Como devo montar o cabeçote binocular ou trinocular?
- R: Para montar o cabeçote binocular ou trinocular, deve-se retirar a tampa protetora inferior do mesmo. Após a retirada da tampa protetora, o cabeçote deve ser encaixado na parte superior do corpo do aparelho. Girar o parafuso lateral, prendendo o cabeçote ao microscópio até travá-lo.
- 60. Como devo instalar as oculares no microscópio?
- R: Para instalação das oculares, siga os seguintes procedimentos: a) Retire-as de suas embalagens plásticas. b) Remova as tampas de proteção dos tubos porta oculares do cabeçote. c) Gentilmente, insira as oculares ao tubo porta ocular de forma que se encaixe perfeitamente.
- 61. Como devo ajustar o condensador do microscópio?
- R: Para ajuste do condensador, siga o seguinte procedimento: a) Abaixe o suporte do condensador ao seu limite total girando o botão de foco do condensador. b) Deslize o condensador para o suporte do condensador, com a alavanca de controle de abertura voltada para a frente. c) Levante o suporte do condensador para o seu limite total girando o botão de foco do condensador. Concentre o condensador de modo que a luz focalize a imagem na posição correta da amostra (centro do caminho óptico).
- 62. Como devo posicionar a lâmina na platina do microscópio?
- R: Para posicionar a lâmina na platina do microscópio, abaixe a platina para seu limite total. Coloque a lâmina na platina e prenda-a com os grampos.
- 63. Como devo ajustar a distância interpupilar do microscópio?
- R: Para ajustar a distância interpupilar do microscópio, mova as oculares para dentro ou para fora até que a imagem fique nítida e confortável para os dois olhos.
- 64. O que é a iluminação Köhler apropriada?
- R: A iluminação Köhler apropriada é uma técnica de iluminação que garante uma iluminação uniforme e adequada da amostra.
- 65. Como devo obter a iluminação Köhler apropriada?
- R: Para obter a iluminação Köhler apropriada, siga os seguintes procedimentos: a) Abra completamente o diafragma do condensador. b) Ajuste a altura do condensador para que a imagem fique nítida. c) Feche o diafragma do condensador até que a borda do campo de visão fique nítida. d) Ajuste a altura do condensador novamente para que a imagem fique nítida.
- 66. Como devo focalizar a amostra no microscópio?
- R: Para focalizar a amostra no microscópio, mova a platina para cima ou para baixo usando os botões de ajuste micrométrico ou macrométrico até que a imagem fique nítida.
- 67. Como devo ajustar a dioptria das oculares?
- R: Para ajustar a dioptria das oculares, gire o anel de ajuste de dioptria em cada ocular até que a imagem fique nítida.
- 68. O que é a técnica de imersão em óleo?
- R: A técnica de imersão em óleo é uma técnica de microscopia que utiliza óleo de imersão para melhorar a resolução e a nitidez da imagem.
- 69. Como devo realizar a técnica de imersão em óleo?
- R: Para realizar a técnica de imersão em óleo, siga os seguintes procedimentos: a) Aplique uma pequena quantidade de óleo de imersão na lâmina de amostra. b) Gire o revólver para a objetiva de imersão em óleo 100XR. c) Coloque a objetiva em contato com o óleo de imersão. d) Focalize a amostra usando os botões de ajuste micrométrico ou macrométrico.
- 70. O que devo fazer se o campo de visualização não for completamente visível ou houver brilho desigual em todo o campo?
- R: Se o campo de visualização não for completamente visível ou houver brilho desigual em todo o campo, verifique se o diafragma do condensador está aberto corretamente e se a iluminação Köhler apropriada foi obtida.
- 71. O que devo fazer se a imagem estiver desfocada?
- R: Se a imagem estiver desfocada, verifique se a amostra está corretamente posicionada na platina e se a objetiva correta está sendo usada.
- 72. O que devo fazer se a imagem estiver escura?
- R: Se a imagem estiver escura, verifique se a iluminação Köhler apropriada foi obtida e se a fonte de luz está funcionando corretamente.
- 73. O que devo fazer se a imagem estiver muito clara?
- R: Se a imagem estiver muito clara, verifique se o diafragma do condensador está fechado corretamente e se a iluminação Köhler apropriada foi obtida.
- 74. O que devo fazer se a imagem estiver distorcida?
- R: Se a imagem estiver distorcida, verifique se a objetiva correta está sendo usada e se a amostra está corretamente posicionada na platina.
- 75. O que devo fazer se a imagem estiver borrada?
- R: Se a imagem estiver borrada, verifique se a objetiva correta está sendo usada e se a amostra está corretamente posicionada na platina.
- 76. O que devo fazer se a imagem estiver com cores distorcidas?
- R: Se a imagem estiver com cores distorcidas, verifique se a objetiva correta está sendo usada e se a fonte de luz está funcionando corretamente.
- 77. O que devo fazer se a imagem estiver com manchas?
- R: Se a imagem estiver com manchas, verifique se a objetiva correta está sendo usada e se a amostra está corretamente posicionada na platina.
- 78. O que devo fazer se a imagem estiver com sombras?
- R: Se a imagem estiver com sombras, verifique se a iluminação Köhler apropriada foi obtida e se a fonte de luz está funcionando corretamente.
- 79. O que devo fazer se a imagem estiver com reflexos?
- R: Se a imagem estiver com reflexos, verifique se a iluminação Köhler apropriada foi obtida e se a fonte de luz está funcionando corretamente.
- 80. O que devo fazer se a imagem estiver com ruído?
- R: Se a imagem estiver com ruído, verifique se a objetiva correta está sendo usada e se a amostra está corretamente posicionada na platina.
- 81. O que devo fazer se a imagem estiver com baixa resolução?
- R: Se a imagem estiver com baixa resolução, verifique se a objetiva correta está sendo usada e se a amostra está corretamente posicionada na platina.
- 82. O que devo fazer se a imagem estiver com baixa nitidez?
- R: Se a imagem estiver com baixa nitidez, verifique se a objetiva correta está sendo usada e se a amostra está corretamente posicionada na platina.
|
