Dados Técnico |
| Modelo |
NW116B1 |
| Sistema óptico |
Acromático finito |
| Composição lente |
Cristal |
| Cabeçote |
Binocular de livre articulação tipo Siedentopf |
| Inclinação |
30° |
| Rotação |
360° |
| Ajuste interpupilar |
48~75mm |
| Ocular |
Campo amplo, WF10x/18mm (1000x) e WF16x/13mm (1600x) |
>
| Ajuste de dioptria |
±5 ocular esquerda |
| Aumento |
40~1600x |
| Revólver |
Quádruplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |
| Objetivas acromáticas |
Rosca (ØRMS 20,2mm) codificadas por cores; 4x/0,10mm (vermelha); 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca) |
| Condensador |
ABBE NA 1,25 |
| Diafragma de íris |
Ø(2~30)mm e filtro Ø32mm |
| Sistema mecânico |
Integrado de pinhão e cremalheira para controle de altura do condensador |
| Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
| Faixa de focalização |
30mm |
| Precisão do ajuste micrométrico |
0,02mm |
| Platina |
Mecânica composta por dupla camada, retangular (125mm x 115mm)e móvel com deslizamento X-Y (65mm x 35mm) |
| Precisão movimento X-Y |
0,1mm |
| Sistema de Iluminação |
Tipo Köhler com lâmpada de LED 3,5v/1w (6500K) e regulador de intensidade luminosa |
| Voltagem |
Fonte externa input: AC 100~240v 50/60Hz, output: 5v/0,5A (bivolt automático) |
| Potência |
10w |
| Peso |
2,5kg |
| Dimensões (LxAxC) |
13x31,5x28,5cm |
| Temperatura de Trabalho |
0~40°C |
| Umidade trabalho |
Até 85% |
| Garantia |
12 meses (conforme termo de garantia) |
| Opcionais não inclusos |
Ocular WF10x/18mm (1000x), WF16x/13mm (1600x), WF20x/11mm (2000x) e WF25x/9mm (2500x) com seta; Ocular WF10x/20mm (1000x); Ocular WF20x/11mm (2000x); Ocular WF25/9mm (2500x); Conjunto filtro amarelo e verde; Câmeras digitais FULL HD: 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP; Câmera digital 4K: 38MP. |
|

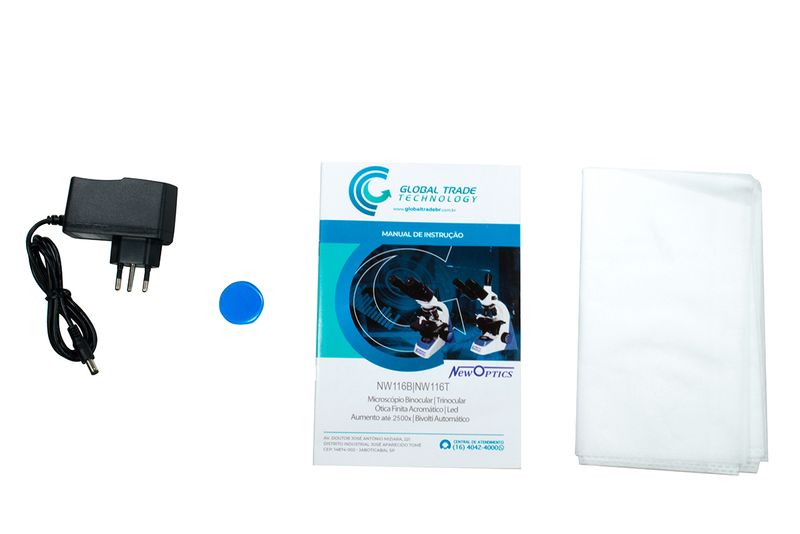

Embalagem |
- 01 Microscópio binocular;
- 01 Par de ocular WF10X/18mm;
- 01 Par de ocular WF16X/13mm;
- 01 Conjunto de filtro azul;
- 01 Frasco de óleo de imersão de 5ml;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
Perguntas frequentes
- Qual é o modelo deste microscópio?
- R: O modelo é NW116B1.
- Qual é o sistema óptico utilizado neste microscópio?
- R: O sistema óptico é acromático finito.
- Qual é a composição da lente deste microscópio?
- R: As lentes são feitas de cristal.
- Como é o cabeçote deste microscópio?
- R: O cabeçote é binocular de livre articulação tipo Siedentopf.
- Qual é a inclinação do cabeçote?
- R: O cabeçote tem uma inclinação de 30 graus.
- Como é a rotação do cabeçote?
- R: O cabeçote pode ser girado 360 graus.
- Quais são as oculares fornecidas e qual é o seu campo amplo?
- R: As oculares são WF10x/18mm (1000x) e WF16x/13mm (1600x), ambas de campo amplo.
- Qual é o ajuste interpupilar deste microscópio?
- R: O ajuste interpupilar varia de 48 a 75mm.
- Qual é a faixa de aumento deste microscópio?
- R: A faixa de aumento é de 40x a 1600x, com opções adicionais para 2000x e 2500x.
- Como é o revólver das objetivas?
- R: O revólver é quádruplo com clique interno de parada, e as objetivas são parcentralizadas e parfocalizadas.
- Quais são as objetivas acromáticas fornecidas e suas características?
- R: As objetivas são de rosca (ØRMS 20,2mm) com codificação por cores: 4x/0,10mm (vermelha), 10x/0,25 (amarela), 40xR/0,65mm (azul) e 100xRi(óleo)/1,25mm (branca).
- Qual é o tipo de condensador presente neste microscópio?
- R: O condensador é ABBE NA 1,25.
- Quais são as características do diafragma de íris?
- R: O diafragma de íris tem um diâmetro variável de 2 a 30mm e um filtro Ø32mm.
- Como é o sistema mecânico de focalização?
- R: O sistema é integrado de pinhão e cremalheira para controle de altura do condensador, com sistema de focalização coaxial.
- Qual é a faixa de focalização deste microscópio?
- R: A faixa de focalização é de 30mm.
- Qual é a precisão do ajuste micrométrico?
- R: A precisão do ajuste micrométrico é de 0,02mm.
- Como é a platina deste microscópio?
- R: A platina é mecânica composta por dupla camada, retangular (125mm x 115mm), e móvel com deslizamento X-Y (65mm x 35mm).
- Qual é a precisão do movimento X-Y da platina?
- R: A precisão do movimento X-Y é de 0,1mm.
- Qual é o sistema de iluminação deste microscópio?
- R: O microscópio utiliza o sistema de iluminação tipo Köhler com lâmpada de LED 3,5v/1w (6500K) e regulador de intensidade luminosa.
- Qual é a voltagem suportada por este microscópio?
- R: A voltagem suportada é AC 100~240v 50/60Hz, com output de 5v/0,5A (bivolt automático).
- Qual é a potência do microscópio?
- R: A potência é de 10w.
- Qual é o peso do microscópio?
- R: O peso é de 2,5kg.
- Quais são as dimensões (LxAxC) do microscópio?
- R: As dimensões são 13x31,5x28,5cm.
- Qual é a temperatura de trabalho recomendada?
- R: A temperatura de trabalho recomendada é de 0 a 40°C.
- Qual é a umidade de trabalho recomendada?
- R: A umidade de trabalho recomendada é de até 85%.
- Qual é o período de garantia deste microscópio?
- R: O período de garantia é de 12 meses, conforme termo de garantia.
- Quais são os opcionais não inclusos para este microscópio?
- R: Opcionais não inclusos incluem oculares de diferentes aumentos, conjunto de filtro amarelo e verde, e câmeras digitais de diversas resoluções, incluindo opções WiFi.
- O que está incluído na embalagem deste microscópio?
- R: A embalagem inclui 01 microscópio binocular, 01 par de oculares WF10X/18mm, 01 par de oculares WF16X/13mm, 01 conjunto de filtro azul, 01 frasco de óleo de imersão de 5ml, 01 capa plástica contra poeira, 01 cabo de alimentação (padrão ABNT) e 01 manual de instrução em português.
- Descreva as principais etapas para montar o microscópio.
- R: A montagem do microscópio envolve a fixação das objetivas, ajuste do condensador, e montagem da platina mecânica.
- Como devo posicionar corretamente o condensador durante a montagem?
- R: O condensador deve ser ajustado coaxialmente com as objetivas antes de finalizar a montagem.
- Quais precauções devo tomar ao montar as lentes objetivas?
- R: As lentes objetivas são calibradas e não devem ser desmontadas.
- Qual é a importância de manter o microscópio em um local fresco e seco?
- R: Manter o microscópio em um local fresco e seco ajuda a preservar suas condições e evitar danos.
- Como devo ajustar a distância interpupilar ao usar o microscópio?
- R: Ajuste a distância interpupilar para garantir uma visão binocular completa.
- Qual é a abertura numérica do condensador Abbe e como posso ajustá-lo?
- R: A abertura numérica do condensador Abbe é de 1,25 e pode ser ajustada girando o parafuso de cabeça preta.
- Quais são as etapas para ajustar a intensidade de luz do microscópio?
- R: A intensidade de luz pode ser ajustada de acordo com a necessidade do usuário.
- Como devo limpar as lentes e superfícies do microscópio?
- R: As lentes e superfícies devem ser limpas regularmente para garantir a qualidade das imagens.
- O que devo fazer se o campo de visualização estiver cortado ou iluminado irregularmente?
- R: Verifique se o revólver foi girado apropriadamente e se o centro da lâmpada está coincidente com o centro da objetiva.
- Como devo proceder se a qualidade da imagem for pobre, com contraste insuficiente e falta de definição?
- R: Verifique se a lâmina está com lamínula, a espessura da lamínula é apropriada e se as objetivas estão limpas.
- Quais são as possíveis causas se o LED não acender quando o microscópio é ligado?
- R: Verifique se há perda na conexão elétrica, se o fusível está queimado ou se o LED padrão está sendo utilizado.
- Quais são os componentes que precisam ser montados separadamente antes de usar o microscópio?
- R: O cabeçote de visualização, as objetivas e as oculares são alguns dos componentes que podem precisar ser montados separadamente.
- Como devo instalar as objetivas no revólver do microscópio?
- R: As objetivas devem ser parafusadas no revólver por ordem de aumento, do menor para o maior.
- Qual é a importância de verificar e separar todas as partes do microscópio antes da montagem?
- R: Verificar e separar todas as partes garantirá que nenhum componente essencial seja deixado de lado durante a montagem.
- Por que é importante seguir as instruções de montagem fornecidas pelo fabricante?
- R: Seguir as instruções de montagem garantirá que o microscópio seja montado corretamente, evitando danos e garantindo seu funcionamento adequado.
- Como devo ajustar a distância interpupilar e o anel de dioptria para obter uma visão nítida em ambos os tubos oculares?
- R: Ajuste a distância interpupilar e, em seguida, gire o anel de dioptria para obter a mesma imagem nítida em ambos os tubos oculares.
- Quais são as precauções ao escolher uma posição de trabalho para o microscópio?
- R: Escolha uma posição de trabalho com pouca incidência de luz sobre o equipamento e mantenha-o longe de janelas para evitar afetar o contraste e a resolução da imagem.
- Como devo ajustar o diâmetro do diafragma de íris para corresponder à abertura numérica da objetiva em uso?
- R: O diâmetro do diafragma de íris pode ser ajustado para corresponder à abertura numérica da objetiva em uso, a fim de tornar a imagem mais nítida.
- Por que é importante proteger os componentes óticos do microscópio?
- R: Proteger os componentes óticos evitará que impressões digitais e poeira afetem significativamente os resultados de observação.
- O que devo fazer se a imagem estiver fora de foco?
- R: Verifique se o limite da platina está ajustado corretamente e faça os ajustes necessários.
- Como devo proceder se a lente for frequentemente quebrada pela objetiva?
- R: Verifique se o limite da platina está ajustado corretamente e faça os ajustes necessários.
- O que devo fazer se a lâmina não deslizar suavemente na platina mecânica?
- R: Verifique se o grampo está fixado de maneira estável e faça os ajustes necessários.
- Quais são os principais tipos de filtros utilizados em microscópios e qual é a sua função no processo de observação de amostras?
- R: Os filtros desempenham um papel crucial na microscopia, contribuindo para melhorar a qualidade e contraste das imagens observadas, cada tipo de filtro desempenha um papel único na melhoria da qualidade da imagem, permitindo aos obterem informações detalhadas e precisas durante a análise microscópica de diferentes tipos de amostras.
|
