Dados Técnico |
| Modelo |
NO214B |
| Sistema óptico |
Acromático semiplano finito |
| Composição lente |
Cristal |
| Cabeçote |
Binocular tipo Siedentopf |
| Inclinação |
45° |
| Rotação |
360° |
| Ocular |
Campo amplo, WF10x/18mm e WF12,5mm (Ø 30mm) |
| Ajuste de dioptria |
±5 ocular direita |
| Aumento |
100~1250x |
| Revólver |
Triplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |
| Objetivas acromáticas |
Rosca (RMS 20,2mm) e codificadas por cores; 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca) |
| Sistema mecânico |
Integrado de pinhão e cremalheira para controle de altura do condensador |
| Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
| Precisão do ajuste micrométrico |
0,01mm |
| Platina |
Mecânica composta por dupla camada, quadrada (200mm x 180mm)e móvel com deslizamento X-Y (70mm x 50mm) |
| Sistema de iluminação |
Tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa |
| Voltagem |
AC 100~240v 50/60Hz (bivolt automático) |
| Potência |
10w |
| Peso |
8kg |
| Dimensões (LxAxC) |
17 x 31 x 24cm |
| Temperatura de trabalho |
0~40°C |
| Umidade trabalho |
Até 85% |
| Garantia |
12 meses (conforme termo de garantia) |
|
Documentação - PDF |
Documentação do produto
e informações adicionais
|
Perguntas Frequentes |

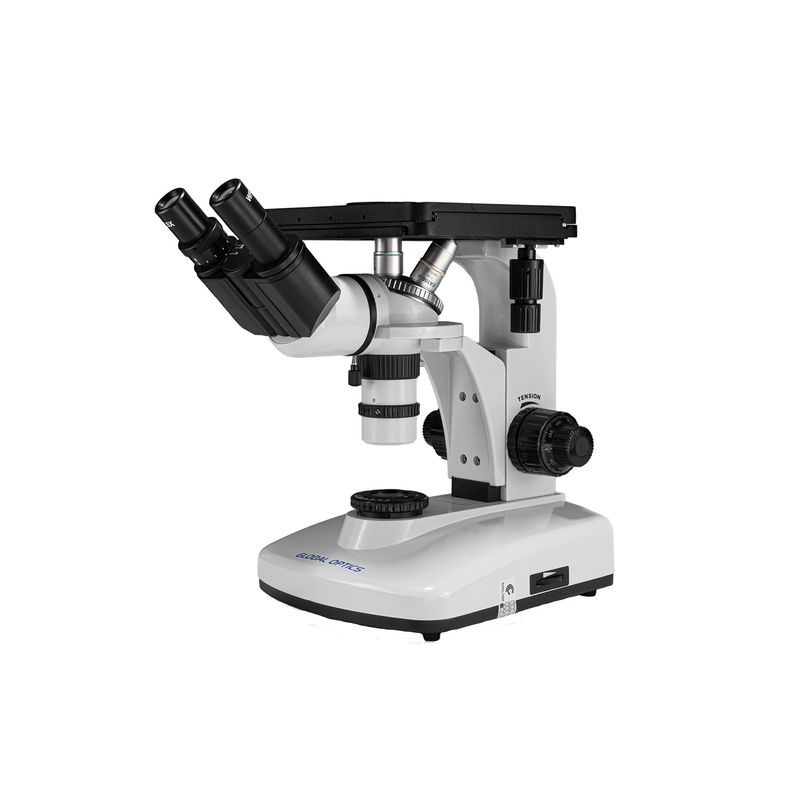

- Qual é a finalidade específica do Microscópio NO214B?
- R: Ele é especialmente utilizado para identificação de estruturas de metal e ligas, inspeção de matéria-prima, análise de estrutura metalúrgica e pesquisa de materiais após o processamento.
- Quais são os valores de aumento fornecidos pelo equipamento?
- R: O aumento varia de 100x a 1250x, atendendo às principais normas de análise metalográfica.
- Qual é o sistema ótico utilizado neste microscópio?
- R: O microscópio utiliza um sistema de ótica finita.
- Quais são as especificações das objetivas acromáticas que acompanham o produto?
- R: São fornecidas objetivas acromáticas de 10X, 40X (específica para metalurgia) e 100X.
- Como funciona o sistema de iluminação Kohler do NO214B?
- R: O sistema Kohler permite um controle preciso e uniforme da iluminação, otimizando a qualidade da imagem e o contraste.
- Qual é o tipo de lâmpada e o sistema de ajuste de brilho?
- R: Utiliza uma lâmpada de halogênio 6V/20W com ajuste de brilho manual na base.
- O equipamento é compatível com diferentes redes elétricas?
- R: Sim, o microscópio suporta voltagem bivolt automático.
- Qual é a precisão do ajuste micrométrico no sistema de focalização?
- R: A precisão do ajuste micrométrico é de 0,002mm, garantindo um foco fino extremamente rigoroso.
- Como é estruturada a platina do microscópio?
- R: A platina é móvel, composta por dupla camada mecânica, com dimensões de 200mm x 180mm.
- Qual é a função do sistema de "clique interno" no revólver?
- R: Permite que a imagem permaneça centralizada no eixo ótico mesmo após a mudança de aumento (objetiva).
- Quais oculares estão inclusas na embalagem?
- R: A embalagem inclui oculares de campo amplo WF10X/18mm e WF12.5X.
- Qual é a inclinação do cabeçote para o conforto do operador?
- R: O cabeçote binocular possui uma inclinação de 45 graus para melhor ergonomia.
- Existe ajuste para diferentes distâncias interpupilares?
- R: Sim, o ajuste interpupilar varia de 55mm a 75mm para se adaptar a diferentes usuários.

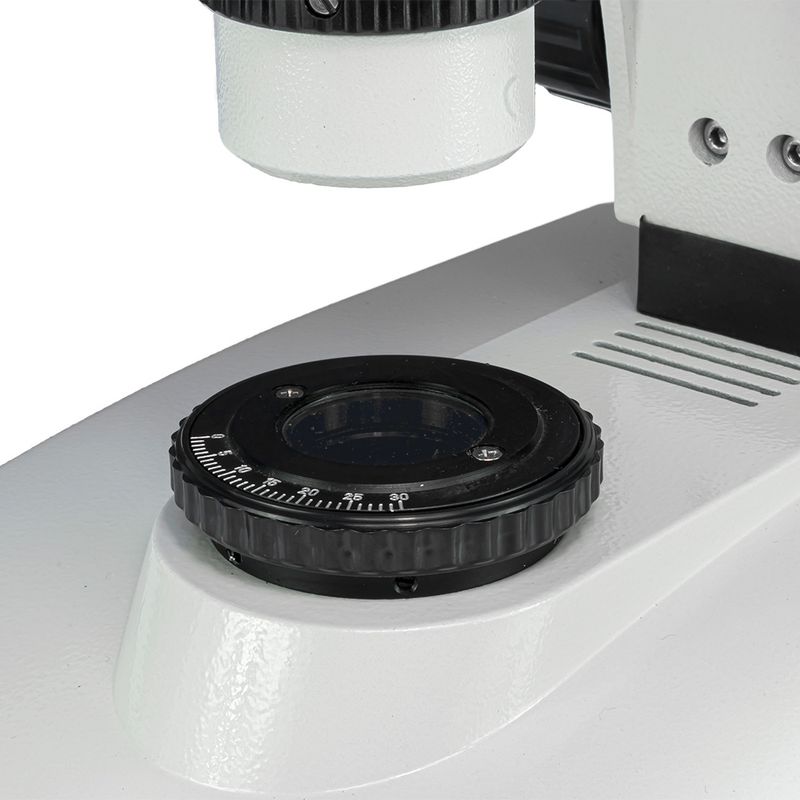

- Quais filtros de vidro acompanham o sistema de iluminação?
- R: Acompanham filtros nas cores azul, verde, amarelo e um filtro esmerilhado.

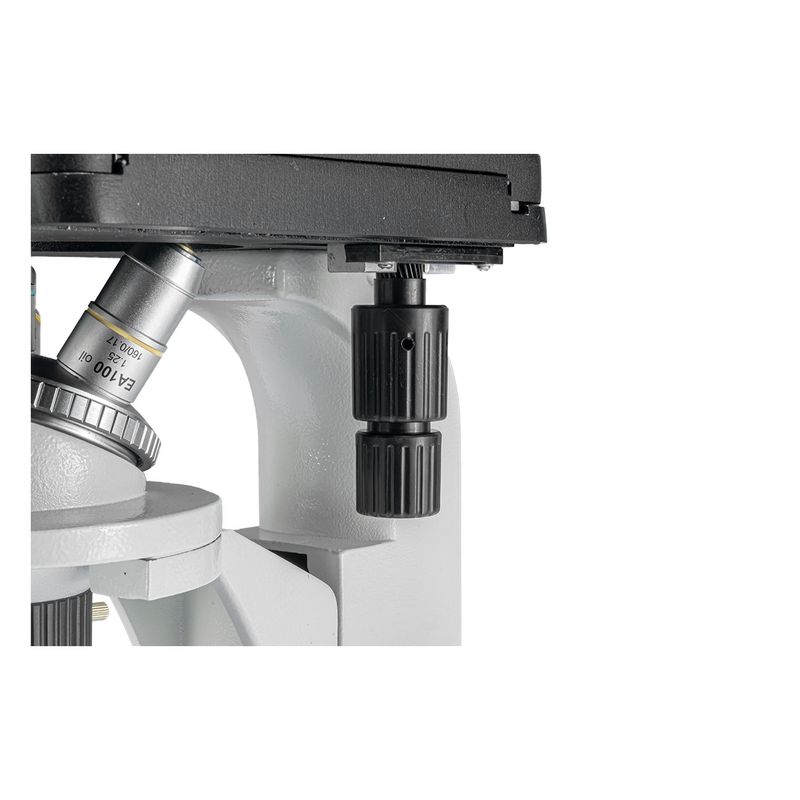

- Como é feito o movimento dos eixos na platina móvel?
- R: O movimento dos eixos é realizado através de um sistema preciso de pinhão e cremalheira.
- Qual é a faixa total de focalização deste modelo?
- R: A faixa de focalização é de 25mm.
- O microscópio possui escala de medição integrada?
- R: Sim, o equipamento possui uma escala de 0,01mm para referência em análises.
- Quais são as dimensões do deslizamento mecânico?
- R: O deslizamento tem dimensões de 70mm x 50mm.
- O sistema de focalização permite ajuste de resistência?
- R: Sim, o sistema possui botões coaxiais com controle de ajuste de tensão.
- Quais acessórios de proteção vêm inclusos na embalagem?
- R: A embalagem inclui uma capa plástica contra poeira para proteção dos componentes óticos.
|
Embalagem |
| Conteúdo da Embalagem |
| Microscópio Metalográfico Binocular |
01 Unidade |
| Par de ocular - WF10X / 18mm |
01 Unidade |
| Par de ocular - WF12.5X / 15mm |
01 Unidade |
| Conjunto de objetiva (10x, 40xR e 100xRi) |
01 Unidade |
| Capa plástica contra poeira |
01 Unidade |
| Frasco de óleo de imersão de 5mL |
01 Unidade |
| Fonte de alimentação (padrão ABNT) |
01 Unidade |
| Manual de instruções em Português(BR) |
01 Unidade |
|
