Dados Técnico |
| Modelo |
NO226T5 |
| Sistema óptico |
Planacromático infinito |
| Composição lente |
Cristal |
| Cabeçote |
Trinocular de livre articulação tipo Siedentopf |
| Inclinação |
30° |
| Rotação |
360° |
| Ajuste interpupilar |
48~75mm |
| Ocular |
Campo amplo com seta (ØE30mm), WF10x/22mm (1000x) |
| Ajuste de dioptria |
±5 ocular direita |
| Aumento |
40~1000x |
| Revólver |
Reverso, quádruplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |

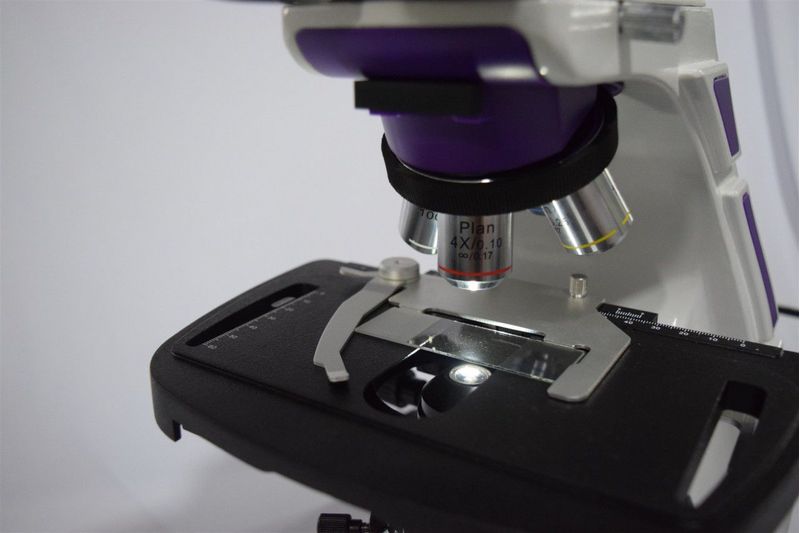

| Objetivas planacromáticas infinita (∞) |
Rosca (RMS 20,2mm) e codificadas por cores; 4x/0,10mm (vermelha); 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca) |
| Condensador |
ABBE NA 1,25 |
| Diafragma de íris |
Ø(2~30)mm e filtro Ø32mm |
| Sistema mecânico |
Integrado de formação mista composto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador |
| Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
| Faixa de focalização |
16mm |
| Precisão do ajuste micrométrico |
0,01mm |
| Padrão de Trinocular |
"Mount C" (Ø23,2mm) |

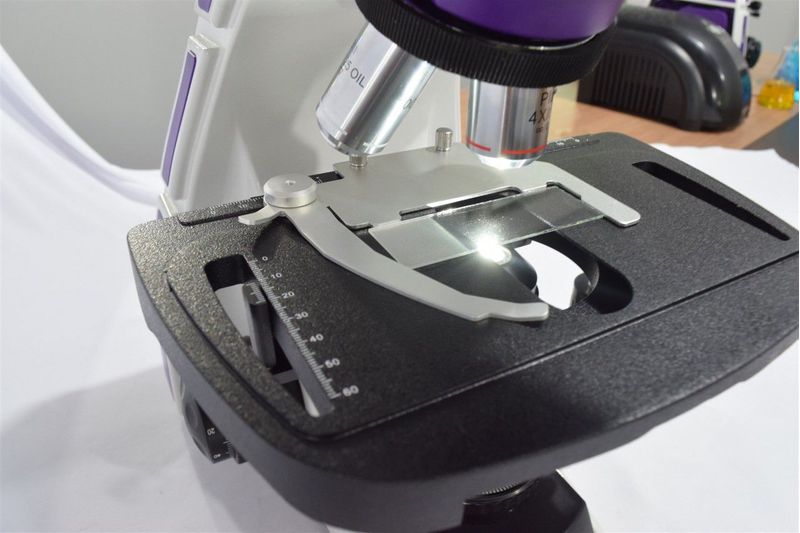

| Platina |
Mecânica composta por dupla camada, retangular (216mm x 150mm) e móvel com deslizamento X-Y (75mm x 55mm) |
| Precisão movimento X-Y |
0,1mm |
| Sistema de Iluminação |
Tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa |
| Voltagem |
AC 100~240v 50/60Hz (bivolt automático) |
| Potência |
10w |
| Peso |
7,0kg |
| Dimensões (LxAxC) |
20x39x38cm |
| Temperatura de Trabalho |
0~40°C |
| Umidade trabalho |
Até 85% |
| Garantia |
12 meses (conforme termo de garantia) |
| Opcionais não inclusos |
Ocular WF16x/13mm (1600x), WF20x/11mm (2000x) com seta; Ocular WF10x/23mm (1000x); Ocular WF16x/13mm (1600x); Ocular WF20x/11mm (2000x); Revolver 5 (cinco) posições; Objetiva 20x; Objetiva 60xR; Dispositivo Polarizador; Campo escuro (seco/óleo); Iluminação LED 3,5v/5w (6500k); Dispositivo de iluminação auxiliar LED 3,5v/7w (6500k) p/ campo escuro (seco/óleo); Câmeras digitais FULL HD: 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP; Câmera digital 4K: 38MP; Monitor LCD com tela 8". |
|
Embalagem |
- 01 Microscópio trinocular;
- 01 Par de ocular WF10x/22mm com seta;
- 01 Conjunto de objetiva (4x, 10x, 20x, 40xR, e 100xRi);
- 01 Conjunto de filtro verde, amarelo e azul;
- 01 Frasco de óleo de imersão de 5ml;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
Perguntas frequentes
- Qual é a primeira etapa da montagem do microscópio?
- R: A primeira etapa da montagem do microscópio é a instalação das objetivas.
- Qual é a ordem correta para instalar as objetivas?
- R: A ordem correta para instalar as objetivas é de menor para maior aumento: 4X, 10X, 40XR e 100XR.
- Como deve ser feita a limpeza da objetiva de imersão em óleo?
- R: A objetiva de imersão em óleo deve ser limpa delicadamente com algodão e todos os vestígios de óleo devem ser removidos com um lenço de papel ou um pano macio.
- Como deve ser feita a instalação das oculares?
- R: As oculares devem ser retiradas de suas embalagens plásticas e gentilmente inseridas nos tubos porta oculares do cabeçote.
- Como deve ser feito o ajuste do condensador?
- R: O ajuste do condensador deve ser feito abaixando o suporte do condensador ao seu limite total, deslizando o condensador para o suporte do condensador e levantando o suporte do condensador para o seu limite total.
- Como deve ser feita a montagem do cabeçote binocular ou trinocular?
- R: O cabeçote deve ser encaixado na parte superior do corpo do aparelho e travado girando o parafuso lateral.
- Como deve ser feita a montagem das objetivas?
- R: As objetivas devem ser instaladas no sentido horário a partir do menor para o maior aumento, usando o anel revólver serrilhado.
- Como deve ser feita a limpeza da objetiva de imersão em óleo após o uso?
- R: Após o uso da objetiva de imersão em óleo, o lado da frente da objetiva, a lâmina de amostra e todas as outras superfícies que tiveram contato com o óleo devem ser limpos delicadamente com gaze levemente umedecida com mistura álcool/éter (30%/70%).
- Como deve ser feita a obtenção da iluminação Köhler apropriada?
- R: A obtenção da iluminação Köhler apropriada deve ser feita ajustando o diafragma e o condensador.
- Como deve ser feita a focalização da amostra?
- R: A focalização da amostra deve ser feita olhando pelo microscópio e girando o botão de ajuste micrométrico para que a mesa de amostra mova-se para cima até que a amostra esteja focada.
- Como deve ser feito o ajuste de dioptria das oculares?
- R: O ajuste de dioptria das oculares deve ser feito girando o anel de ajuste de dioptria.
- O que fazer se o campo de visualização não for completamente visível ou houver brilho desigual em todo o campo?
- R: Verifique se o condensador está corretamente ajustado e se a iluminação Köhler está apropriada.
- O que fazer se a imagem estiver desfocada?
- R: Verifique se a amostra está corretamente focalizada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver escura?
- R: Verifique se a iluminação está apropriada e se o diafragma está corretamente ajustado.
- O que fazer se a imagem estiver distorcida?
- R: Verifique se a amostra está corretamente posicionada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver borrada?
- R: Verifique se a amostra está corretamente focalizada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com cores distorcidas?
- R: Verifique se a iluminação está apropriada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com reflexos?
- R: Verifique se a iluminação está apropriada e se o diafragma está corretamente ajustado.
- O que fazer se a imagem estiver com sombras?
- R: Verifique se a iluminação está apropriada e se o diafragma está corretamente ajustado.
- O que fazer se a imagem estiver com manchas?
- R: Verifique se a amostra está corretamente posicionada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com pontos brilhantes?
- R: Verifique se a amostra está corretamente posicionada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com pontos escuros?
- R: Verifique se a amostra está corretamente posicionada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com linhas?
- R: Verifique se a amostra está corretamente posicionada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com ruído?
- R: Verifique se a amostra está corretamente posicionada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com granulação?
- R: Verifique se a amostra está corretamente posicionada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com falta de contraste?
- R: Verifique se a iluminação está apropriada e se o diafragma está corretamente ajustado.
- O que fazer se a imagem estiver com excesso de contraste?
- R: Verifique se a iluminação está apropriada e se o diafragma está corretamente ajustado.
- O que fazer se a imagem estiver com falta de nitidez?
- R: Verifique se a amostra está corretamente focalizada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com excesso de nitidez?
- R: Verifique se a amostra está corretamente focalizada e se a objetiva está corretamente instalada.
- O que fazer se a imagem estiver com falta de brilho?
- R: Verifique se a iluminação está apropriada e se o diafragma está corretamente ajustado.
- O que fazer se a imagem estiver com excesso de brilho?
- R: Verifique se a iluminação está apropriada e se o diafragma está corretamente ajustado.
- O que fazer se a imagem estiver com falta de resolução?
- R: Verifique se a amostra está corretamente focalizada e se a objetiva está corretamente instalada.
- O que significa "Trinocular" no contexto deste microscópio?
- R: Trinocular significa que o microscópio possui três oculares, permitindo a visualização por duas pessoas simultaneamente e a adaptação de dispositivos como câmeras.
- Qual é o sistema óptico deste microscópio?
- R: O microscópio possui um sistema óptico planacromático infinito, proporcionando imagens de alta qualidade e resolução.
- Como é composta a lente deste microscópio?
- R: A lente é feita de cristal, garantindo clareza e precisão nas observações.
- Qual é o tipo de cabeçote presente no microscópio e sua inclinação?
- R: O microscópio possui um cabeçote trinocular de livre articulação tipo Siedentopf, com inclinação de 30 graus.
- Quais são as características do ajuste interpupilar neste microscópio?
- R: O ajuste interpupilar varia de 48 a 75mm, proporcionando conforto aos usuários.
- O que significa "WF10x/22mm" em relação à ocular deste microscópio?
- R: Significa que as oculares têm um campo amplo de visão de 22mm e um aumento de 10x.
- Quantas vezes é possível aumentar a amostra com este microscópio?
- R: O microscópio permite aumentos variando de 40x a 1000x, com opções adicionais para 1600x e 2000x.
- Descreva as objetivas planacromáticas infinitas (∞) presentes no microscópio.
- R: São objetivas rosqueadas (RMS 20,2mm) e codificadas por cores, incluindo 4x/0,10mm (vermelha), 10x/0,25 (amarela), 40xR/0,65mm (azul) e 100xRi(óleo)/1,25mm (branca).
- Qual é o tipo de condensador e diafragma de íris deste microscópio?
- R: O microscópio possui um condensador ABBE NA 1,25 e um diafragma de íris com diâmetro ajustável entre 2mm e 30mm, além de um filtro Ø32mm.
- Como é o sistema mecânico de focalização deste microscópio?
- R: O sistema mecânico é integrado, com cabo, pinhão e cremalheira para controle X-Y e altura do condensador.
- Quais são as dimensões e o peso deste microscópio?
- R: O microscópio possui dimensões de 20x39x38cm e pesa 7,0kg.
- Explique o sistema de iluminação deste microscópio.
- R: O microscópio utiliza um sistema de iluminação do tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa.
- Qual é a voltagem suportada por este microscópio?
- R: O microscópio suporta voltagem AC 100~240v 50/60Hz, sendo bivolt automático.
- Quais são os itens opcionais que não estão inclusos na embalagem padrão?
- R: Itens opcionais incluem oculares de maior aumento, revolver de 5 posições, objetivas adicionais, dispositivos polarizador e de campo escuro, iluminação LED alternativa, câmeras digitais e monitor LCD.
- Quantas posições possui o revolver das objetivas?
- R: O revolver é quádruplo, com clique interno de parada para objetivas parcentralizadas e parfocalizadas.
- O que é fornecido na embalagem padrão deste microscópio?
- R: A embalagem padrão inclui o microscópio trinocular, um par de oculares WF10x/22mm com seta, conjunto de objetivas (4x, 10x, 20x, 40xR, e 100xRi), conjunto de filtros coloridos, frasco de óleo de imersão, capa plástica contra poeira, cabo de alimentação e manual de instruções em português.
- Qual é a garantia oferecida para este microscópio?
- R: O microscópio possui uma garantia de 12 meses, conforme termo de garantia.
- Como é a platina deste microscópio?
- R: A platina é mecânica, composta por dupla camada, retangular (216mm x 150mm) e móvel com deslizamento X-Y (75mm x 55mm).
- Quais são as opções de ocular não inclusas na embalagem padrão?
- R: Opcionais não inclusos são ocular WF16x/13mm (1600x), WF20x/11mm (2000x) com seta e outras variações.
- Qual é a faixa de temperatura de trabalho deste microscópio?
- R: A faixa de temperatura de trabalho é de 0 a 40°C.
- O microscópio possui tratamento antifúngico em quais componentes?
- R: O tratamento antifúngico é aplicado em todos os componentes ópticos para prevenir o crescimento de mofo.
- Qual é a precisão do ajuste micrométrico neste microscópio?
- R: A precisão do ajuste micrométrico é de 0,01mm.
- Quais são os opcionais relacionados à iluminação disponíveis para este microscópio?
- R: Opções incluem iluminação LED alternativa de 3,5v/5w (6500k) e dispositivo de iluminação auxiliar LED de 3,5v/7w (6500k) para campo escuro (seco/óleo).
- O que é o padrão de Trinocular "Mount C" mencionado nos dados técnicos?
- R: O padrão de Trinocular é "Mount C" com diâmetro de Ø23,2mm.
- Como é o ajuste de dioptria neste microscópio?
- R: O ajuste de dioptria é ±5 na ocular direita.
- Quais são as características do sistema de focalização, tanto macrométrico quanto micrométrico?
- R: O sistema de focalização é coaxial, com macrométrico e micrométrico conjugados e bilaterais.
- O que é o dispositivo polarizador mencionado nos opcionais?
- R: O dispositivo polarizador é um opcional que pode ser adicionado para aplicações específicas, como microscopia polarizada.
- Quais são as opções de objetivas não inclusas na embalagem padrão?
- R: Objetivas opcionais não inclusas são 20x e 60xR.
- O que é o sistema de iluminação Köhler?
- R: O sistema de iluminação Köhler é um método de iluminação que proporciona uma iluminação uniforme e controlada na amostra.
- Para que serve o frasco de óleo de imersão fornecido na embalagem?
- R: O óleo de imersão é utilizado para aumentar a resolução em objetivas de imersão.
- O que é o sistema mecânico integrado de formação mista mencionado nos dados técnicos?
- R: O sistema mecânico integrado de formação mista refere-se ao conjunto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador.
- O microscópio é recomendado para quais tipos de laboratórios?
- R: O microscópio é recomendado para laboratórios clínicos, veterinários, de ensino e pesquisa.
- Quais são as opções de câmeras digitais disponíveis como opcionais?
- R: Opções de câmeras digitais incluem 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP, além de uma câmera digital 4K de 38MP.
- Qual é a especificação da lâmpada de LED utilizada no sistema de iluminação?
- R: A lâmpada de LED possui 3,5v/3w (6500K) com regulador de intensidade luminosa.
|
