Dados Técnico |
| Modelo |
NO226T4 |
| Sistema óptico |
Planacromático infinito |
| Composição lente |
Cristal |

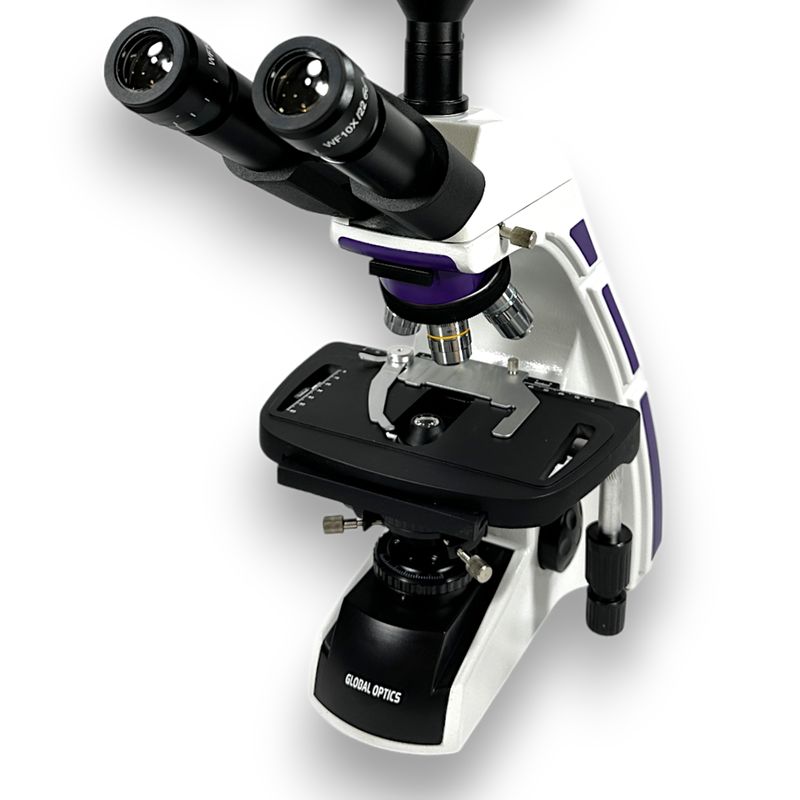

| Cabeçote |
Trinocular de livre articulação tipo Siedentopf |
| Inclinação |
30° |
| Rotação |
360° |
| Ajuste interpupilar |
48~75mm |
| Ocular |
Campo amplo, WF10x/22mm (1000x) e WF16x/13mm (1600x) |
| Ajuste de dioptria |
±5 ocular direita |
| Aumento |
40~1600x |
| Revólver |
Reverso, quintuplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |
| Objetivas planacromáticas infinita (∞) |
Rosca (RMS 20,2mm) e codificadas por cores; 4x/0,10mm (vermelha); 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca) |
| Condensador |
ABBE NA 1,25 |
| Diafragma de íris |
Ø(2~30)mm e filtro Ø32mm |
| Sistema mecânico |
Integrado de formação mista composto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador |
| Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
| Faixa de focalização |
16mm |
| Precisão do ajuste micrométrico |
0,01mm |
| Padrão de Trinocular |
"Mount C" (Ø23,2mm) |

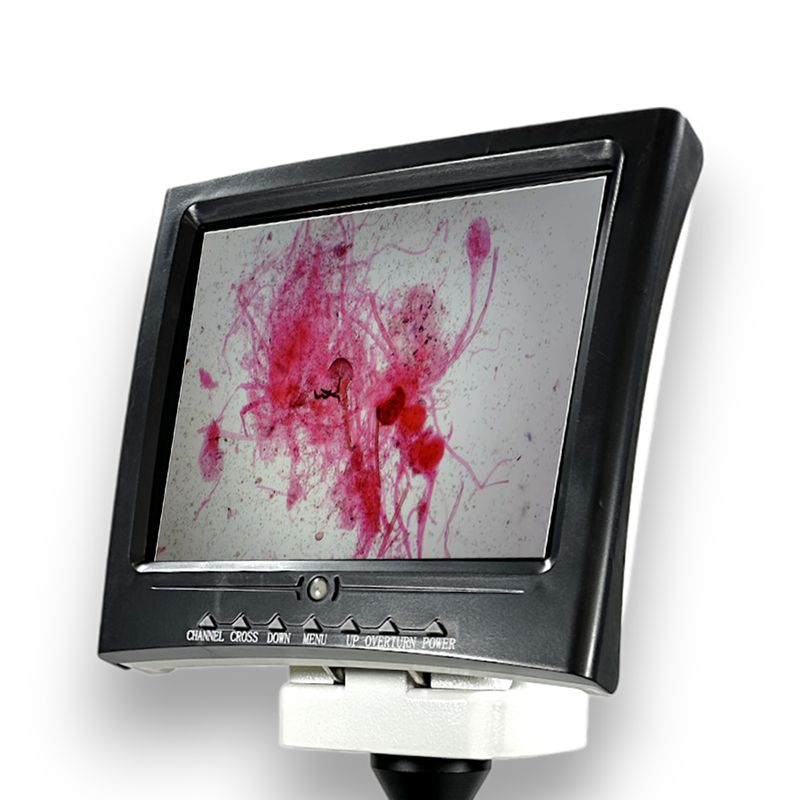

| Monitor |
LCD full color com tela 8" acoplamento direto trinocular (Ø20,2mm) |

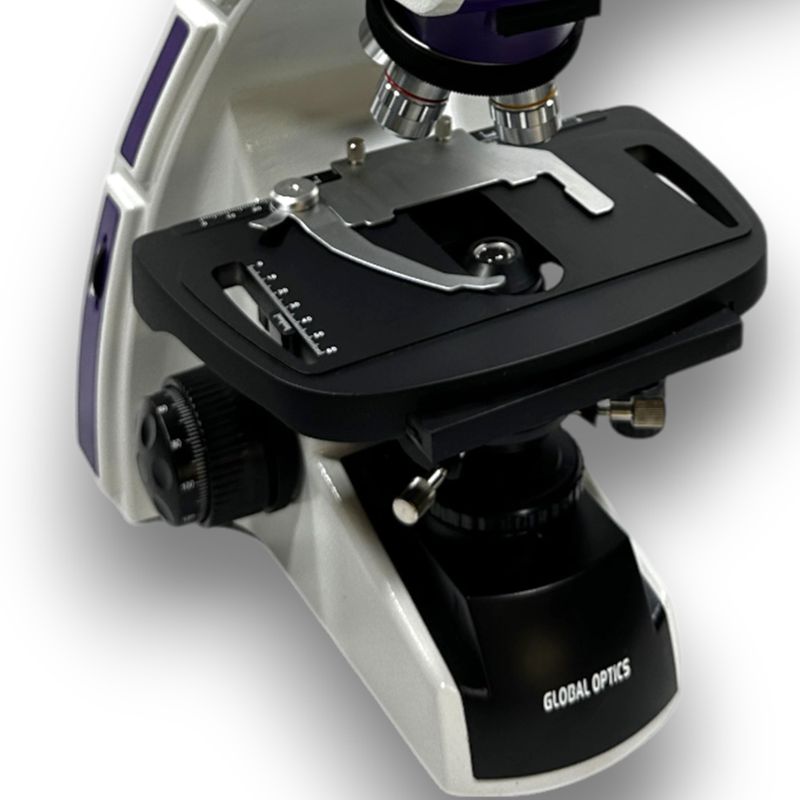

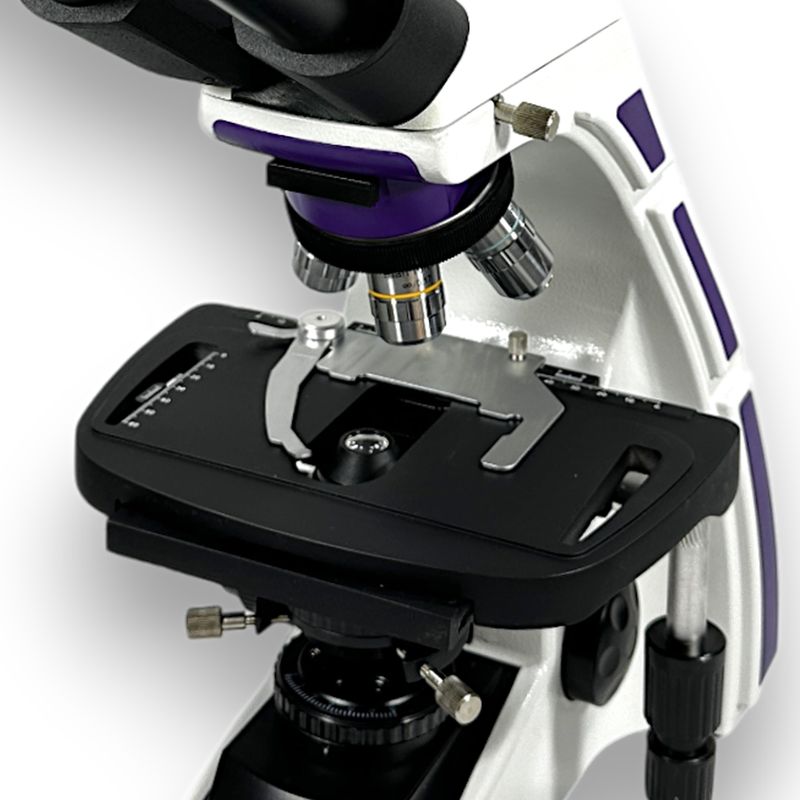

| Platina |
Mecânica composta por dupla camada, retangular (216mm x 150mm) e móvel com deslizamento X-Y (75mm x 55mm) |
| Precisão movimento X-Y |
0,1mm |
| Sistema de Iluminação |
Tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa |
| Voltagem |
AC 100~240v 50/60Hz (bivolt automático) |
| Potência |
10w |
| Peso |
7,0kg |
| Dimensões (LxAxC) |
20x39x38cm |
| Temperatura de Trabalho |
0~40°C |
| Umidade trabalho |
Até 85% |
| Garantia |
12 meses (conforme termo de garantia) |
| Opcionais não inclusos |
Ocular WF10x/22mm (1000x), WF16x/13mm (1600x), WF20x/11mm (2000x) com seta; Ocular WF10x/23mm (1000x); Ocular WF20x/11mm (2000x); Revolver 5 (cinco) posições; Objetiva 20x; Objetiva 60xR; Dispositivo Polarizador; Campo escuro (seco/óleo); Iluminação LED 3,5v/5w (6500k); Dispositivo de iluminação auxiliar LED 3,5v/7w p/ campo escuro (seco/óleo); Câmeras digitais FULL HD: 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP; Câmera digital 4K: 38MP. |
|
Embalagem |
- 01 Microscópio trinocular;
- 01 Monitor LCD 8";
- 01 Par de ocular WF10x/22mm;
- 01 Par de ocular WF16x/13mm;
- 01 Conjunto de objetiva (4x, 10x, 40xR, e 100xRi);
- 01 Conjunto de filtro verde, amarelo e azul;
- 01 Frasco de óleo de imersão de 5ml;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
Perguntas frequentes

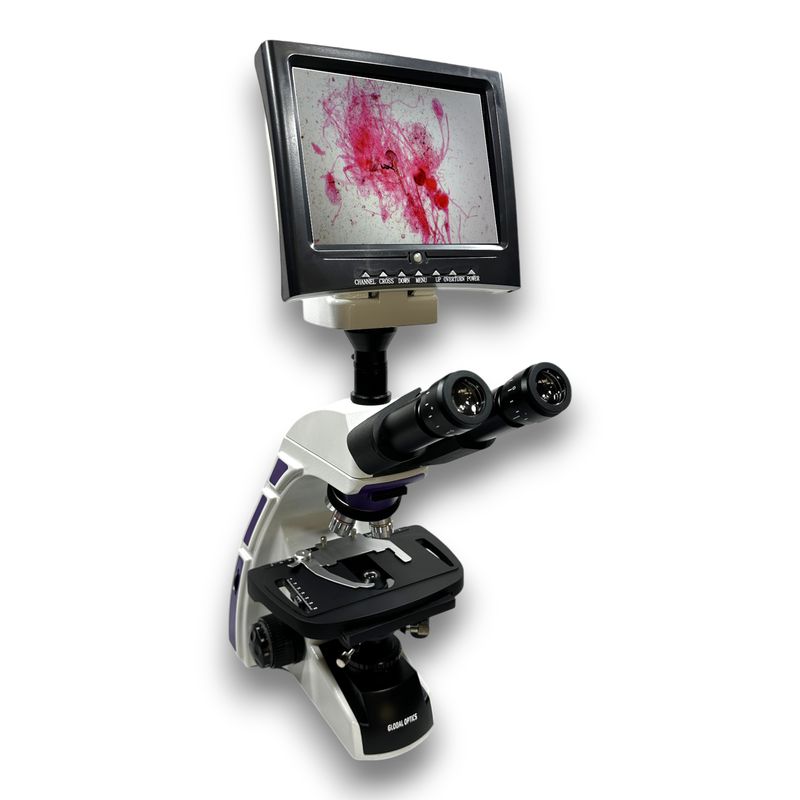

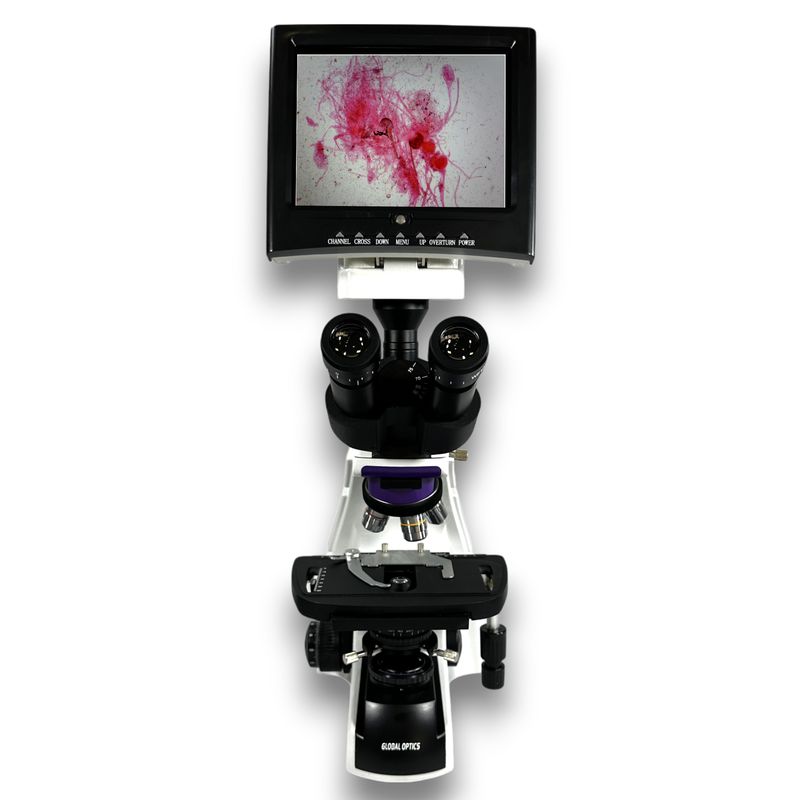

- 1. O que é o Microscópio Global Optics NO226T4?
- R: O Microscópio Global Optics NO226T4 é um microscópio biológico binocular de ótica infinita planacromático com iluminação LED, trinocular e aumento de até 1600x (opcional para 2000x).
- 2. Qual é a marca do microscópio?
- R: A marca do microscópio é Global Optics.
- 3. Quais são os principais componentes óticos do sistema?
- R: O sistema ótico é planacromático infinito, e a composição das lentes é de cristal.
- 4. Como é o cabeçote do microscópio?
- R: O cabeçote é trinocular de livre articulação tipo Siedentopf, com inclinação de 30° e rotação de 360°.
- Quais são as características das oculares fornecidas?
- R: As oculares são de campo amplo, sendo WF10x/22mm (1000x) e WF16x/13mm (1600x).
- 5. Qual é a faixa de ajuste interpupilar?
- R: A faixa de ajuste interpupilar é de 48 a 75mm.
- 6. Quantos aumentos esse microscópio pode atingir?
- R: O microscópio pode atingir aumentos de 40x a 1600x, com opção para 2000x.
- 7. Como é o revólver do microscópio?
- R: O revólver é reverso, quintuplo, com clique interno de parada, e as objetivas são parcentralizadas e parfocalizadas.
- 8. Quais são as objetivas planacromáticas infinitas fornecidas?
- R: As objetivas planacromáticas infinitas são rosqueadas (RMS 20,2mm) e codificadas por cores, com especificações de 4x/0,10mm (vermelha), 10x/0,25 (amarela), 40xR/0,65mm (azul), 100xRi(óleo)/1,25mm (branca).
- 9. Qual é o tipo de condensador e seu valor de abertura numérica?
- R: O condensador é ABBE NA 1,25.
- 10. Descreva o sistema mecânico do microscópio.
- R: O sistema mecânico é integrado, composto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador.
- 11. Como é o sistema de focalização do microscópio?
- R: O sistema de focalização é coaxial, com macrométrico e micrométrico conjugados e bilaterais.
- 12. Qual é a faixa de focalização do microscópio?
- R: A faixa de focalização é de 16mm.
- 13. Quais são as características do monitor LCD fornecido?
- R: O monitor é LCD full color com tela de 8" acoplamento direto trinocular.
- 14. Como é a platina do microscópio e qual é a precisão do movimento X-Y?
- R: A platina é mecânica composta por dupla camada, retangular (216mm x 150mm), e o movimento X-Y tem uma precisão de 0,1mm.
- 15. Quais são as características do sistema de iluminação do microscópio?
- R: O sistema de iluminação é do tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa.
- 16. Qual é a voltagem suportada pelo microscópio?
- R: O microscópio suporta voltagem AC 100~240v 50/60Hz (bivolt automático).
- 17. Quanta potência o microscópio consome?
- R: O consumo de potência do microscópio é de 10w.
- 18. Qual é o peso do microscópio Global Optics NO226T4?
- R: O peso do microscópio é de 7,0kg.
- 19. Quais são as dimensões do microscópio?
- R: As dimensões são 20x39x38cm (LxAxC).
- 20. Qual é a temperatura de trabalho recomendada para o microscópio?
- R: A temperatura de trabalho recomendada é de 0 a 40°C.
- 21. Qual é a umidade de trabalho suportada pelo microscópio?
- R: O microscópio suporta uma umidade de trabalho de até 85%.
- 22. Qual é a garantia oferecida para o microscópio Global Optics NO226T4?
- R: O microscópio possui uma garantia de 12 meses conforme o termo de garantia.
- 23. Quais são os opcionais não inclusos fornecidos para o microscópio?
- R: Os opcionais não inclusos incluem diferentes oculares, objetivas, revolver de 5 posições, dispositivos polarizadores, campo escuro (seco/óleo), diferentes tipos de iluminação LED, e câmeras digitais de diversas resoluções.
- 24. O que está incluído na embalagem do microscópio?
- R: A embalagem inclui o microscópio trinocular, monitor LCD 8", pares de oculares, conjunto de objetivas, conjunto de filtros, frasco de óleo de imersão, capa plástica contra poeira, cabo de alimentação (padrão ABNT) e manual de instruções em português.
- 25. Como devo montar o cabeçote binocular ou trinocular do microscópio?
- R: O cabeçote de visualização deve ser encaixado na parte superior do corpo do aparelho e travado girando o parafuso lateral.
- 26. Quais são os procedimentos para instalação das oculares?
- R: As oculares devem ser retiradas de suas embalagens plásticas e gentilmente inseridas nos tubos porta oculares do cabeçote.
- 27. Como devo ajustar o condensador?
- R: O ajuste do condensador envolve abaixar o suporte ao limite total, deslizar o condensador para o suporte e concentrar a luz para focalizar a imagem na posição correta da amostra.
- 28. Qual é a sequência correta para instalar as objetivas no microscópio?
- R: As objetivas devem ser instaladas em sentido horário, começando pelo menor aumento e terminando com a objetiva de imersão em óleo 100XR.
- 29. Como devo armazenar o microscópio para garantir sua durabilidade?
- R: O microscópio deve ser coberto com a capa protetora contra poeira e mantido em local limpo, seco e na ausência de poeira, com o interruptor de intensidade de luz no nível mínimo e o interruptor da base desligado.
- 30. Quais são as especificações do cabeçote do microscópio?
- R: O cabeçote pode ser binocular ou trinocular, com inclinação de 30° e rotação de 360°, e ajuste interpupilar de 48mm-75mm.
- 31. Como devo desembalar o microscópio corretamente?
- R: O microscópio deve ser cuidadosamente removido do recipiente de isopor pelo seu braço e base e colocado sobre uma superfície plana e sem vibrações.
- 32. Quais são as características principais do microscópio?
- R: O microscópio possui um revólver reverso para quatro objetivas codificadas por cores, condensador Abbe N.A. 1.25 com diafragma e revólver que roda em rolamento de esferas.
- 33. Como devo posicionar a lâmina na platina do microscópio?
- R: A platina deve ser abaixada para seu limite total e a lâmina posicionada para que a amostra esteja focada.
- 34. Qual é a ação corretiva recomendada se o campo de visualização não for completamente visível ou houver brilho desigual em todo o campo?
- R: Verificar se a lâmpada está funcionando corretamente e se o condensador está ajustado adequadamente.
- 35. Como devo ajustar a distância interpupilar no microscópio?
- R: A distância interpupilar pode ser ajustada entre 48mm-75mm.
- 36. Quais são as precauções ao manusear o microscópio?
- R: O microscópio deve sempre ser carregado utilizando as duas mãos e colocado sobre uma superfície plana e sem vibrações. Além disso, os componentes óticos não devem ser tocados para evitar afetar a qualidade da imagem.
- 37. Como devo ajustar a iluminação Köhler apropriada?
- R: A iluminação Köhler apropriada pode ser obtida ajustando o condensador e o diafragma para obter uma luz uniforme e brilhante.
- 38. Quais são as ações corretivas recomendadas para problemas de foco da amostra?
- R: Verificar se a lâmpada está funcionando corretamente e se a amostra está corretamente posicionada na platina.
- 39. Como devo limpar a objetiva de imersão em óleo após o uso?
- R: Após o uso da objetiva de imersão em óleo, a objetiva deve ser limpa delicadamente com algodão e todos os vestígios de óleo devem ser removidos com um lenço de papel ou pano macio.
- 40. Quais são as ações corretivas recomendadas para problemas de brilho desigual no campo de visualização?
- R: Verificar se o condensador está ajustado corretamente e se a lâmpada está funcionando adequadamente.
- 41. Como devo ajustar a dioptria das oculares?
- R: O ajuste de dioptria das oculares pode ser feito para garantir uma visão nítida e confortável.
- 42. Quais são as ações corretivas recomendadas para problemas de iluminação inadequada?
- R: Verificar se a lâmpada está funcionando corretamente e se o condensador e o diafragma estão ajustados adequadamente.
- 43. Como devo realizar a técnica de imersão em óleo corretamente?
- R: A técnica de imersão em óleo envolve olhar pelo microscópio e girar o botão de ajuste micrométrico para que a mesa de amostra se mova para cima até que a amostra esteja focada.
|
