Dados Técnico |
| Modelo |
NO229B |
| Sistema óptico |
Planacromático infinito |
| Composição lente |
Cristal |
| Cabeçote |
Binocular de livre articulação tipo Siedentopf |
| Inclinação |
30° |
| Rotação |
360° |
| Ajuste interpupilar |
48~75mm |
| Ocular |
Campo amplo (ØE30mm), WF10x/22mm (1000x) e WF16x/13mm (1600x) |
| Ajuste de dioptria |
±5 ocular direita |
| Aumento |
40~1600x |
| Revólver |
Reverso, quádruplo com clique interno de parada (objetivas parcentralizadas e parfocalizadas) |
| Objetivas planacromáticas infinita (∞) |
Rosca (RMS 20,2mm) e codificadas por cores; 4x/0,10mm (vermelha); 10x/0,25 (amarela); 40xR/0,65mm (azul); 100xRi(óleo)/1,25mm (branca) |

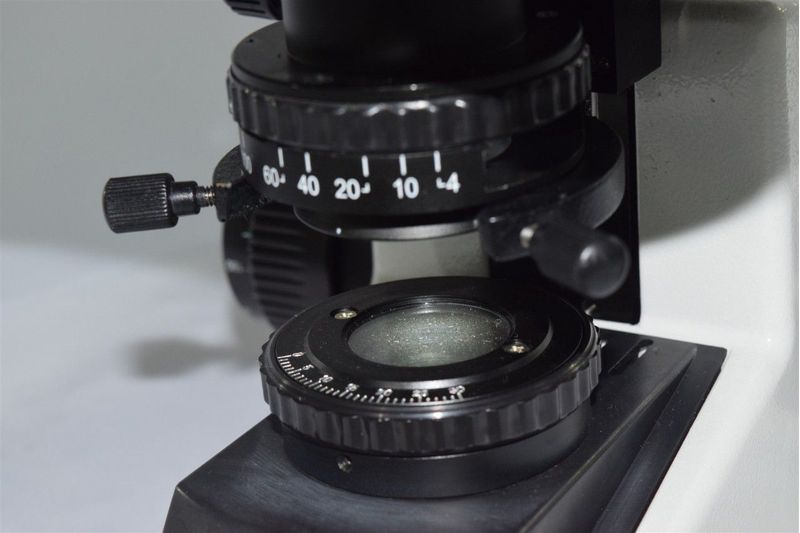

| Condensador |
ABBE NA 1,25 |
| Diafragma de íris |
Ø(2~30)mm e filtro Ø32mm |
| Sistema mecânico |
Integrado de formação mista composto de cabo, pinhão e cremalheira para controle X-Y e altura do condensador |

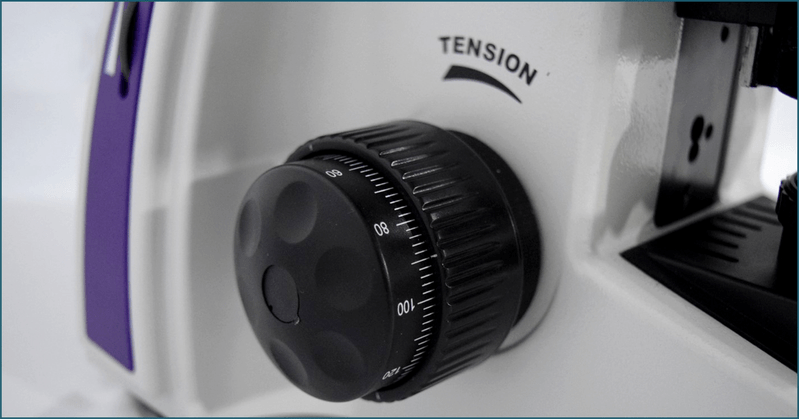

| Sistema de focalização |
Coaxial com macrométrico e micrométrico conjugados e bilaterais |
| Faixa de focalização |
16mm |
| Precisão do ajuste micrométrico |
0,01mm |

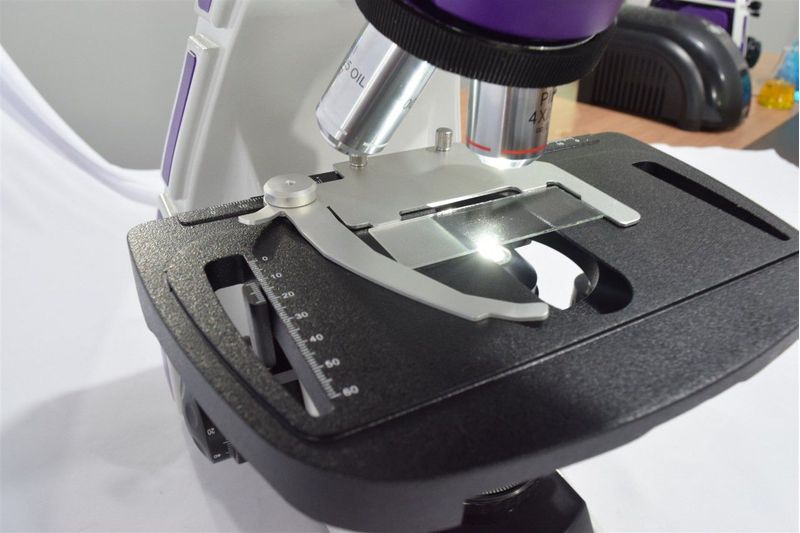

| Platina |
Mecânica composta por dupla camada, retangular (216mm x 150mm) e móvel com deslizamento X-Y (75mm x 55mm) |
| Precisão movimento X-Y |
0,1mm |
| Sistema de Iluminação |
Tipo Köhler com lâmpada de LED 3,5v/3w (6500K) e regulador de intensidade luminosa |
| Voltagem |
AC 100~240v 50/60Hz (bivolt automático) |
| Potência |
10w |
| Peso |
7,0kg |
| Dimensões (LxAxC) |
20x39x38cm |
| Temperatura de Trabalho |
0~40°C |
| Umidade trabalho |
Até 85% |
| Garantia |
12 meses (conforme termo de garantia) |
| Acessório |
Dispositivo Polarizador |

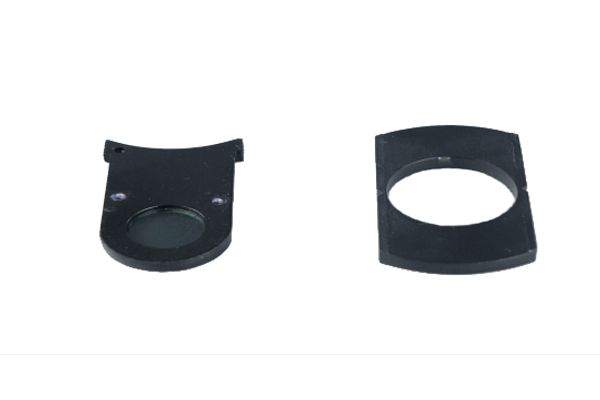

| Dispositivo de polarizaçao |
Composto por polarizador e analisador. |
| Opcionais não inclusos |
Ocular WF10x/22mm (1000x), WF16x/13mm (1600x), WF20x/11mm (2000x) com seta; Ocular WF10x/23mm (1000x); Ocular WF20x/11mm (2000x); Revolver 5 (cinco) posições; Objetiva 20x; Objetiva 60xR; Campo escuro (seco/óleo); Iluminação LED 3,5v/5w (6500k); Dispositivo de iluminação auxiliar LED 3,5v/7w (6500k) p/ campo escuro (seco/óleo); Câmeras digitais FULL HD: 2MP, 5MP (opção WiFi), 14MP, 16MP e 34MP; Câmera digital 4K: 38MP. |
|
Embalagem |
- 01 Microscópio binocular;
- 01 Par de ocular WF10x/22mm;
- 01 Par de ocular WF16x/13mm;
- 01 Conjunto de objetiva (4x, 10x, 40xR, e 100xRi);
- 01 Dispositivo de polarização;
- 01 Conjunto de filtro verde, amarelo e azul;
- 01 Frasco de óleo de imersão de 5ml;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
Perguntas frequentes
- Qual é o procedimento para montar o cabeçote binocular ou trinocular?
- R: O cabeçote de visualização deve ser encaixado na parte superior do corpo do aparelho e travado girando o parafuso lateral.
- Como instalar as oculares no microscópio?
- R: As oculares devem ser gentilmente inseridas nos tubos porta ocular do cabeçote de forma que se encaixem perfeitamente.
- Qual é o procedimento para ajustar o condensador?
- R: O condensador deve ser ajustado de modo que a luz focalize a imagem na posição correta da amostra.
- Em que ordem as objetivas devem ser instaladas no microscópio?
- R: As objetivas devem ser instaladas em sentido horário, a partir do menor para o maior aumento (4X, 10X, 40XR e 100XR).
- Como deve ser feita a limpeza da objetiva de imersão em óleo 100XR?
- R: A objetiva de imersão em óleo 100XR deve ser limpa delicadamente com algodão e todos os vestígios de óleo devem ser removidos com um lenço de papel ou pano macio.
- Quais são as recomendações para o manuseio do microscópio?
- R: O microscópio deve sempre ser carregado utilizando as duas mãos e colocado sobre uma superfície plana e sem vibrações. Além disso, os componentes óticos não devem ser tocados para evitar afetar a qualidade da imagem.
- Como deve ser feito o armazenamento do microscópio?
- R: O interruptor de intensidade de luz deve estar no nível mínimo, o interruptor da base deve estar desligado e o microscópio deve ser coberto com a capa protetora contra poeira, mantendo-o em local limpo, seco e na ausência de poeira.
- Quais são as especificações do cabeçote do microscópio?
- R: O cabeçote pode ser binocular ou trinocular, com inclinação de 30° e rotação de 360°, ajuste interpupilar de 48mm-75mm, entre outras características.
- Como deve ser feita a desembalagem do microscópio?
- R: O microscópio deve ser cuidadosamente removido do recipiente de isopor pelo seu braço e base e colocado sobre uma superfície plana e sem vibrações.
- Quais são as características principais do microscópio?
- R: O microscópio possui um revólver reverso para quatro objetivas codificadas por cores, entre outras características.
- Qual é o procedimento para posicionar a lâmina na platina do microscópio?
- R: A platina deve ser abaixada para seu limite total e a lâmina deve ser posicionada de acordo com o procedimento descrito no manual.
- Como é feito o ajuste de distância interpupilar no microscópio?
- R: O ajuste de distância interpupilar é feito de acordo com as instruções fornecidas no manual.
- Quais são as etapas para obtenção da iluminação Köhler apropriada?
- R: As etapas para obtenção da iluminação Köhler apropriada estão descritas no manual e devem ser seguidas rigorosamente.
- Como realizar a focalização da amostra no microscópio?
- R: A focalização da amostra deve ser realizada de acordo com as instruções fornecidas no manual.
- Qual é a técnica recomendada para imersão em óleo?
- R: A técnica de imersão em óleo está descrita no manual e deve ser seguida corretamente para garantir resultados precisos.
- Como proceder caso o campo de visualização não seja completamente visível ou haja brilho desigual em todo campo?
- R: O manual fornece uma lista de problemas prováveis, suas causas e ações corretivas a serem tomadas.
- Quais são as recomendações para o manuseio do microscópio durante o transporte?
- R: O manual fornece orientações específicas sobre como o microscópio deve ser carregado e manuseado durante o transporte.
- Quais são as precauções a serem tomadas ao instalar as objetivas no microscópio?
- R: O manual descreve as precauções a serem tomadas para evitar danos às objetivas durante a instalação.
- Como deve ser feita a limpeza do microscópio após o uso da objetiva de imersão em óleo?
- R: O manual descreve o procedimento correto para limpar a objetiva de imersão em óleo e outras superfícies que tiveram contato com o óleo.
- Quais são as características do condensador do microscópio?
- R: O manual fornece informações detalhadas sobre as especificações e ajustes do condensador.
- Quais são as etapas para ajustar o condensador do microscópio?
- R: O manual descreve as etapas para ajustar o condensador de forma adequada.
- Como deve ser feita a limpeza das lentes do microscópio?
- R: O manual fornece orientações sobre a limpeza adequada das lentes para manter a qualidade da imagem.
- Quais são as recomendações para o armazenamento do microscópio durante longos períodos sem uso?
- R: O manual fornece orientações específicas sobre o armazenamento adequado do microscópio durante longos períodos sem uso.
- Quais são as precauções a serem tomadas ao desembalar o microscópio?
- R: O manual descreve as precauções a serem tomadas ao desembalar o microscópio para evitar danos.
- Como deve ser feita a montagem das oculares no microscópio?
- R: O manual fornece instruções detalhadas sobre como montar as oculares no microscópio.
- Quais são as etapas para ajustar a distância interpupilar no microscópio?
- R: O manual descreve as etapas para ajustar a distância interpupilar de forma correta.
- Quais são as recomendações para a limpeza do microscópio?
- R: O manual fornece recomendações específicas para a limpeza adequada do microscópio e seus componentes.
- Como deve ser feita a instalação das objetivas no microscópio?
- R: O manual descreve o procedimento correto para instalar as objetivas no microscópio.
- Quais são as precauções a serem tomadas ao ajustar o condensador do microscópio?
- R: O manual descreve as precauções a serem tomadas ao ajustar o condensador para evitar danos.
- Quais são as etapas para a obtenção da iluminação Köhler apropriada no microscópio?
- R: O manual descreve as etapas para obter a iluminação Köhler apropriada de forma precisa.
- Como deve ser feita a focalização da amostra no microscópio?
- R: O manual fornece instruções detalhadas sobre como realizar a focalização da amostra de forma correta.
- Quais são as recomendações para a limpeza do microscópio após o uso da objetiva de imersão em óleo?
- R: O manual fornece recomendações específicas para a limpeza adequada do microscópio após o uso da objetiva de imersão em óleo.
- Quais são as características do condensador do microscópio?
- R: O manual fornece informações detalhadas sobre as especificações e ajustes do condensador do microscópio.
- Quais são as etapas para ajustar o condensador do microscópio?
- R: O manual descreve as etapas para ajustar o condensador do microscópio de forma apropriada.
- Como deve ser feita a limpeza das lentes do microscópio?
- R: O manual fornece orientações sobre como realizar a limpeza adequada das lentes para manter a qualidade da imagem.
- Qual é a marca deste microscópio?
- R: A marca deste microscópio é "Global Optics."
- Qual é o modelo deste microscópio?
- R: O modelo deste microscópio é "NO229B."
- Para que tipo de uso esse microscópio é indicado?
- R: Esse microscópio é indicado para uso profissional e é amplamente utilizado em laboratórios clínicos, veterinários, de ensino e pesquisa.
- Quais são os aumentos disponíveis com este microscópio?
- R: O microscópio permite aumentos de 40x a 1600x.
- Que tipo de cabeçote binocular este microscópio possui?
- R: O microscópio possui um cabeçote binocular de livre articulação (tubo tipo Siendentopf), que impede alterações no comprimento dos tubos durante os ajustes de distância interpupilar.
- Qual é a inclinação do cabeçote binocular deste microscópio?
- R: O cabeçote binocular tem uma inclinação de 30 graus e pode ser girado 360 graus.
- Como é feito o ajuste interpupilar neste microscópio?
- R: O ajuste interpupilar pode variar de 48mm a 75mm.
- Quais são as oculares incluídas com este microscópio?
- R: Este microscópio inclui oculares WF10x / 22mm e WF16x / 13mm.
- Que tipo de dispositivo este microscópio possui?
- R: Este microscópio possui um dispositivo de polarização.
- O que significa "óptica infinita" neste contexto?
- R: "Óptica infinita" se refere a um sistema de ótica no qual os raios de luz paralelos convergem no infinito, proporcionando uma imagem nítida e plana.
- Qual é o diâmetro do tubo ocular?
- R: O diâmetro do tubo ocular é de 30mm.
- O que é um sistema de iluminação tipo Köhler?
- R: Um sistema de iluminação tipo Köhler é um método de iluminação que permite um ajuste preciso e uniforme da iluminação da amostra, melhorando a qualidade das imagens.
- Qual é a voltagem suportada por este microscópio?
- R: Este microscópio suporta voltagem bivolt automático.
- O que está incluído na embalagem deste microscópio?
- R: A embalagem inclui o corpo do microscópio (com todos os itens constantes nos dados principais), cabeçote de visualização binocular, condensador Abbe campo claro N.A. 1.25, dispositivo de polarização, pares de oculares WF10x / 22mm e WF16x / 13mm, jogo de objetivas planacromáticas infinitas 4x, 10x, 40x (retrátil) e 100x (retrátil, imersão), frasco de óleo de imersão de 5ml, capa plástica contra poeira, cabo de alimentação, manual de instruções em português e filtros amarelo, azul e verde.
- Qual é a função do dispositivo de polarização neste microscópio?
- R: O dispositivo de polarização permite a análise de amostras sob diferentes ângulos de polarização, o que pode revelar informações úteis sobre a estrutura de materiais.
- Como é a estrutura do microscópio em termos de durabilidade?
- R: A estrutura do microscópio é ergonomicamente projetada para durabilidade, estabilidade e resistência a vibrações.
- Este microscópio possui alça de transporte?
- R: Sim, ele possui uma alça de transporte integrada na parte posterior do braço para maior conveniência durante o transporte.
- Há suporte para cabo de energia neste microscópio?
- R: Sim, ele possui um suporte para cabo de energia para armazenamento conveniente.
- Qual é a utilidade do ponto de mira elevado com protetor de olhos?
- R: O ponto de mira elevado com protetor de olhos permite um conforto adicional durante a observação, reduzindo o esforço visual.
- Qual é a finalidade dos filtros amarelo, azul e verde incluídos na embalagem?
- R: Os filtros coloridos podem ser usados para alterar a cor da luz incidente, ajudando na observação de certos detalhes da amostra ou na melhoria do contraste.
- O que significa "Bivolt Automático" em relação à voltagem suportada pelo microscópio?
- R: "Bivolt Automático" significa que o microscópio é compatível com diferentes padrões de voltagem, podendo ser usado em sistemas elétricos de 110V e 220V sem a necessidade de ajustes manuais.
|
