Dados Técnico |
- Sistema de ótica infinita
- Aumento: 40x – 1000x
- Cabeçote binocular articulado (tipo Siendentopf) para ajuste de distância interpupilar
- Inclinação de 30° e rotação de 360°
- Ajuste interpupilar de 48 mm a 75 mm

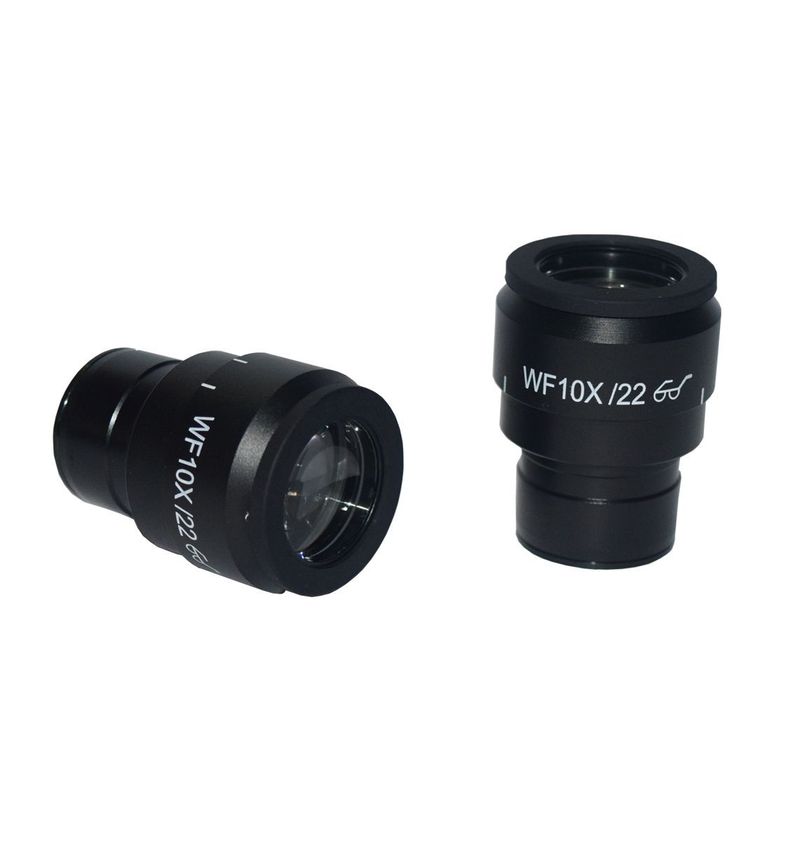

- Oculares inclusas: WF10X/22mm
- Tubo ocular completamente giratório para ajuste de altura
- Ajuste duplo de dioptria (±5) para compensar deficiências visuais
- Campo amplo (PL10X) com 22 mm de campo de visão
- Protetor de olhos elevado
- Condensador Abbe campo claro N.A. 1.25 (com óleo de imersão)
- Diafragma com marcação de posição de guia para diferentes objetivas
- Rv. reverso para quatro objetivas codificadas por cores

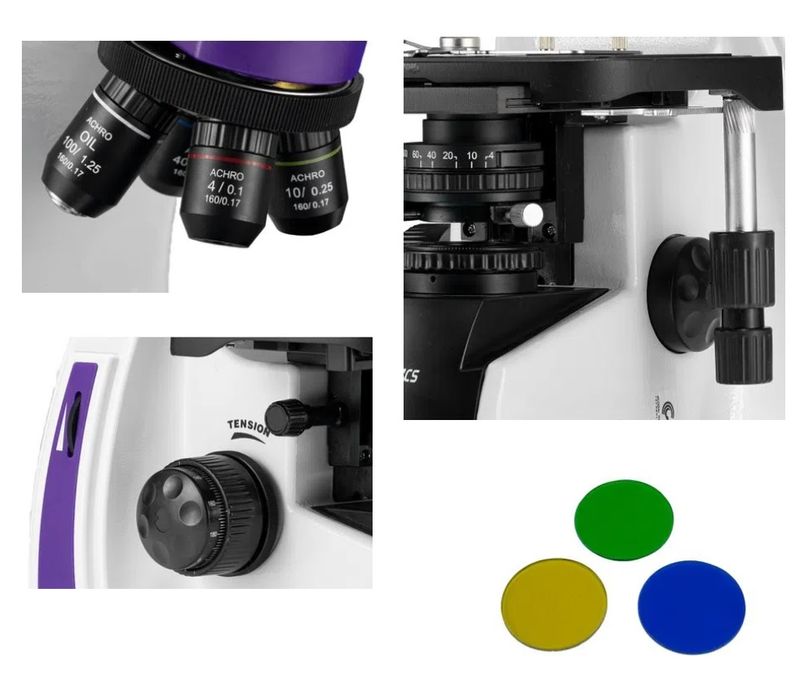

- Objetivas planacromáticas corrigidas ao infinito: 4X, 10X, 40X e 100X
- Sistema de focalização coaxial com ajuste macro e micrométrico
- Faixa de focalização de 16 mm

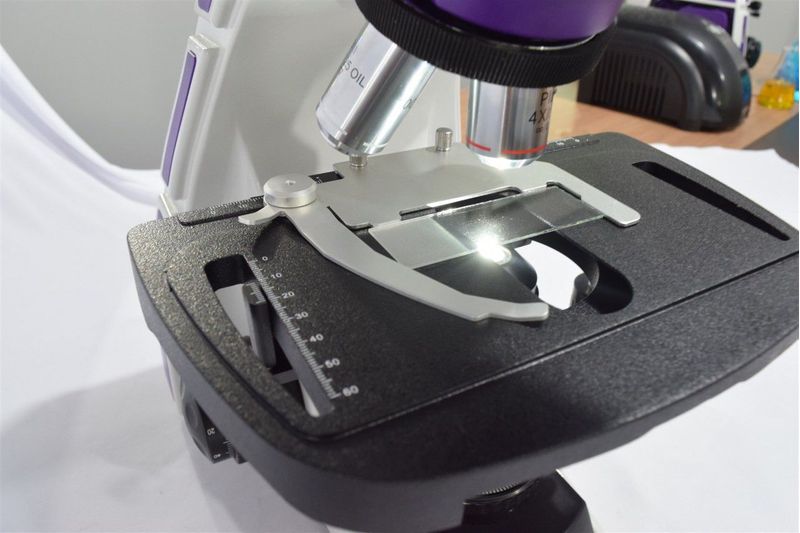

- Platina integrada com dupla camada mecânica para duas lâminas (216 mm x 150 mm)
- Deslizamento de 55x75mm com controle coaxial X/Y (charriot) para posicionamento
- Trava mecânica para proteção da lâmina
- Sistema de iluminação tipo Kohler com diafragma de campo
- Lâmpada de LED 3W para iluminação e contraste aprimorados
- Voltagem: Bivolt Automático
|
Embalagem |
- Estativa (corpo do microscópio) com todos os componentes listados;
- 1 Cabeçote de visualização binocular;
- 1 par de oculares WF10X / 22mm;
- 1 Jogo de objetivas planacromáticas infinitas 4X, 10X, 40X e 100X;
- 1 Frasco de óleo de imersão de 5ml;
- 1 Capa plástica contra poeira;
- 1 Cabo de alimentação;
- 1 Manual de instruções em português;
- 1 Jogo de Filtros Azul, Verde e Amarelo.
Itens Incluso:
- 1 caixa individual da Lâmina Ref. 7102;
- 1 caixa individual da Lamínula Ref. 7117;
- 1 caixa individual da Lamínula Ref. 7119;
- 1 caixa de transporte metalizada para o microscópio.
Itens Incluso:

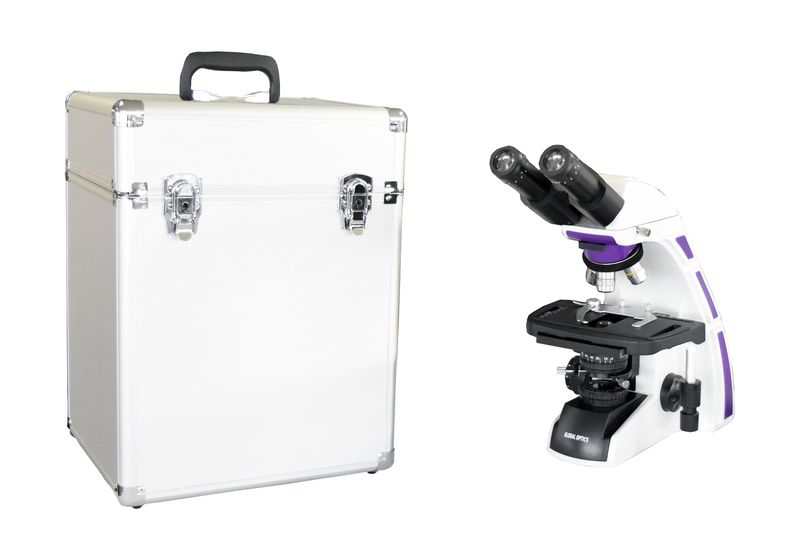

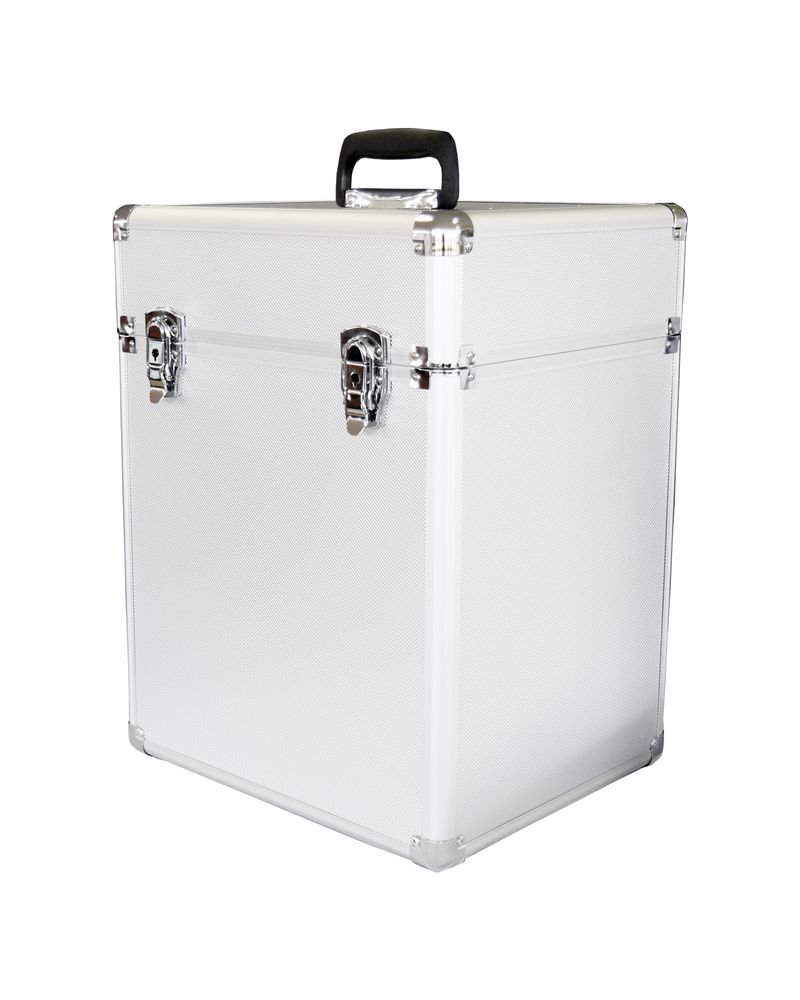

- Maleta para Transporte Metalizada: Alumínio; Dimensões externas: 31cm x 48cm x 36cm (LxAxP); Peso: 3,3kg;
- Lâmina Lisa: Fabricadas em vidro neutro, com bordas lisas ou lapidadas. Dimensões: 25,4 x 76,2 mm (26x76mm); Espessura: 1,0 – 1,2mm;
- Lamínula de Vidro para Microscopia 24x32mm: Dimensões: 24x32mm; Formato: Quadrada; Espessura: 0,13 - 0,17mm;
- Lamínula de Vidro para Microscopia 24x50mm: Dimensões: 24x50mm; Formato: Retangular; Espessura: 0,13 - 0,17mm;

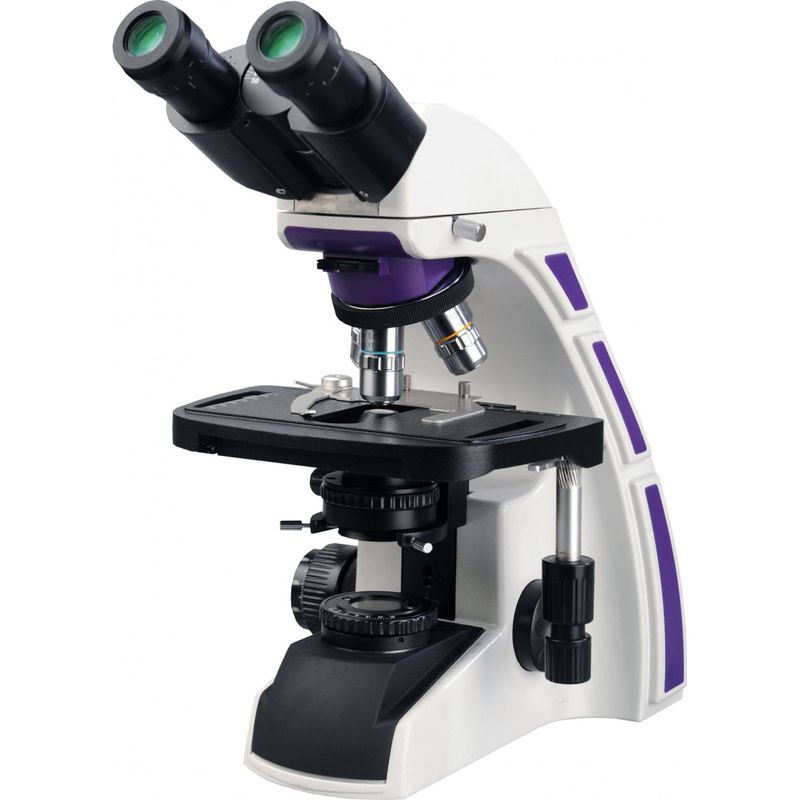

- O Microscópio Biológico Binocular Ótica Infinita Planacromático modelo NO226B oferece qualidade ótica excepcional e acessórios úteis, tornando-o uma escolha ideal para diversas aplicações laboratoriais.
Perguntas frequentes
- Como as objetivas devem ser instaladas nos microscópios da série NO216 / NO226?
- R: As objetivas devem ser instaladas em sentido horário, começando pelo menor aumento (4X) até o maior (100XR), girando o revólver usando o anel revólver serrilhado.
- Qual é a ação corretiva recomendada se o campo de visualização não for completamente visível ou houver brilho desigual em todo o campo?
- R: Gire o revólver até a posição correta da objetiva desejada. Centralize o condensador usando os parafusos-borboleta de centralização do condensador. Ajuste a abertura do diafragma corretamente.
- Como deve ser feito o ajuste de distância interpupilar?
- R: Deve-se ajustar os tubos oculares juntos ou separados até que o pleno campo de visão seja visível por ambos os olhos simultaneamente.
- Qual é a ação corretiva recomendada se a platina se movimentar para baixo sem acionamento dos botões de focalização ou houver perda de foco durante a observação?
- R: Aumentar o aperto e a tensão dos botões de foco (macro e micrométrico) se a tensão estiver muito baixa.
- Como deve ser feito o ajuste de dioptria das oculares?
- R: Deve-se ajustar a dioptria em ambas as oculares para compensar as diferenças entre o olho esquerdo e direito.
- Qual é a ação corretiva recomendada se a lâmina de amostra estiver invertida?
- R: Corrigir a posição da lâmina de amostra.
- Como deve ser feito o ajuste de foco da amostra?
- R: Deve-se focalizar a amostra usando o botão de ajuste macrométrico e, em seguida, melhorar a imagem para seu foco mais nítido usando o botão de ajuste micrométrico.
- Qual é a ação corretiva recomendada se a abertura do diafragma não estiver ajustada corretamente?
- R: Ajustar a abertura do diafragma corretamente.
- Como deve ser feito o ajuste da iluminação Köhler apropriada?
- R: Deve-se ajustar o diafragma de campo, o condensador e a abertura do diafragma para obter a iluminação Köhler apropriada.
- Qual é a ação corretiva recomendada se a imagem mostrar difração?
- R: Ajustar a altura do condensador e a abertura do diafragma corretamente.
- Como deve ser feita a técnica de imersão em óleo?
- R: Deve-se posicionar a lâmina de amostra, adicionar uma gota de óleo de imersão, girar a objetiva de imersão em óleo à posição funcional e ajustar a mesa de amostra para focar a amostra.
- Qual é a ação corretiva recomendada se o campo de visualização não for completamente visível ou houver brilho desigual em todo campo?
- R: Gire o revólver até a posição correta da objetiva desejada. Centralize o condensador usando os parafusos-borboleta de centralização do condensador. Ajuste a abertura do diafragma corretamente.
- Qual é a ação corretiva recomendada se a imagem mostrar difração?
- R: Ajustar a altura do condensador e a abertura do diafragma corretamente.
- Como deve ser feita a técnica de imersão em óleo?
- R: Deve-se posicionar a lâmina de amostra, adicionar uma gota de óleo de imersão, girar a objetiva de imersão em óleo à posição funcional e ajustar a mesa de amostra para focar a amostra.
- O que diferencia o Microscópio NO226B dos microscópios convencionais?
- R: O NO226B possui um sistema de ótica infinita, proporcionando maior qualidade ótica e conforto durante o uso.
- Qual é a faixa de aumento oferecida por este microscópio?
- R: O microscópio NO226B oferece aumento variando de 40x a 1000x.
- Quais são as aplicações recomendadas para o Microscópio NO226B?
- R: Este microscópio é indicado para uso profissional em laboratórios clínicos, veterinários, de ensino e pesquisa.
- 9Como é o design da estrutura do microscópio NO226B para garantir durabilidade e estabilidade?
- R: A estrutura é de metal ergonomicamente projetada, resistente a vibrações, com braço e base construídos em peça única.
- Quais são as características do cabeçote binocular do microscópio?
- R: O cabeçote é articulado (tipo Siendentopf) com inclinação de 30° e rotação de 360°, permitindo ajuste de distância interpupilar.
- Que tipo de oculares estão inclusas no kit do Microscópio NO226B?
- R: O kit inclui oculares WF10X/22mm.
- Qual é a função do tubo ocular completamente giratório para ajuste de altura?
- R: Permite ajustar a altura do tubo ocular para maior conforto durante a observação.
- O que é a platina integrada com dupla camada mecânica?
- R: É a parte onde as lâminas são colocadas para observação, com controle coaxial X/Y para posicionamento.
- Como funciona o sistema de iluminação tipo Kohler com diafragma de campo?
- R: Proporciona iluminação e contraste aprimorados, garantindo uma visualização nítida.
- Por que o Microscópio NO226B é equipado com objetivas planacromáticas corrigidas ao infinito?
- R: Essas objetivas proporcionam uma correção ótica avançada e garantem imagens de alta qualidade.
- Qual é a função do ajuste duplo de dioptria no Microscópio NO226B?
- R: Permite compensar deficiências visuais, proporcionando uma visualização mais precisa.
- Como é feito o ajuste macro e micrométrico do sistema de focalização coaxial?
- R: O ajuste é feito de forma coaxial para maior precisão, utilizando os controles macro e micrométrico.
- O que é incluído na embalagem padrão do Microscópio NO226B?
- R: A embalagem inclui estativa, cabeçote binocular, oculares, objetivas, frasco de óleo de imersão, capa plástica, cabo de alimentação, manual e jogo de filtros.
- Como é a estrutura da maleta de transporte metalizada inclusa?
- R: A maleta é de alumínio, com dimensões externas de 31cm x 48cm x 36cm e peso de 3,3kg.
- O que é a lâmina lisa e qual sua função no contexto do Microscópio NO226B?
- R: A lâmina lisa, fabricada em vidro neutro, é usada para suportar a amostra a ser observada sob o microscópio.
- Por que são fornecidas diferentes lamínulas de vidro para microscopia?
- R: As lamínulas de diferentes tamanhos e formatos são fornecidas para acomodar várias amostras durante a observação microscópica.
- Qual é a voltagem do Microscópio NO226B?
- R: O microscópio opera em voltagem bivolt automático.
- Como funciona o sistema de travamento mecânico para proteção da lâmina?
- R: O sistema de travamento mecânico evita danos à lâmina durante a observação.
- O que é a lâmpada de LED 3W e qual sua função no sistema de iluminação?
- R: A lâmpada de LED 3W proporciona iluminação brilhante para melhor visualização da amostra.
- Por que o Microscópio NO226B é indicado para diversas aplicações laboratoriais?
- R: Devido à sua qualidade ótica excepcional e acessórios úteis, o NO226B é versátil para várias aplicações.
- Qual é o propósito do frasco de óleo de imersão de 5ml incluso no kit?
- R: O óleo de imersão é usado para aumentar a resolução e a clareza ao observar amostras com a objetiva de imersão.
- Como é o controle coaxial X/Y na platina integrada do Microscópio NO226B?
- R: O controle coaxial X/Y permite o deslizamento preciso da platina para posicionamento da amostra.
- O que são as objetivas reversas codificadas por cores no sistema do Microscópio NO226B?
- R: As objetivas reversas codificadas por cores facilitam a identificação e troca das objetivas.
- Qual é a função do campo amplo (PL10X) com 22 mm de campo de visão?
- R: Proporciona uma visão ampla da amostra, facilitando a observação detalhada.
- O que é o sistema de focalização coaxial no Microscópio NO226B?
- R: É um sistema que permite ajustes precisos na focalização, utilizando controles macro e micrométrico.
- Como é o ajuste interpupilar no Microscópio NO226B?
- R: O ajuste interpupilar varia de 48 mm a 75 mm, proporcionando conforto personalizado para diferentes usuários.
|
