Dados Técnico |
| Modelo |
GTA-95 |
| Sistema Óptico: |
Feixe simples, rede de difração com 1200 linhas/mm |
| Faixa de Comprimento de Onda: |
325nm~1000nm |
| Largura de Banda: |
2nm |
| Precisão do Comprimento de Onda: |
±2nm |
| Repetibilidade do Comprimento de Onda: |
0,5nm |
| Configuração do Comprimento de Onda: |
Automática |
| Resolução do Comprimento de Onda: |
0,1nm |
| Precisão Fotométrica: |
±0,5%T |
| Repetibilidade Fotométrica: |
≤0,2%T |
| Faixa Fotométrica: |
-0,3~3A, 0~200%T, 0~9999C |
| Modo Fotométrico: |
T (Transmitância), A (Absorbância), C (Concentração), F (Fator) |
| Luz Espúria (Stray Light): |
≤0,1%T |
| Estabilidade: |
±0,002A/h @ 500nm |
| Display: |
Tela LCD |
| Detector: |
Fotodiodo de Silício |
| Fonte de Luz: |
Lâmpada de tungstênio |
| Saída: |
Porta USB e Porta Paralela (para impressora) |
| Alimentação: |
AC 110V~220V |
| Dimensões (LxAxC): |
42x28x18cm |
| Peso: |
10Kg |
| Garantia |
12 meses (conforme termo de garantia) |
| Software |
UV Basic |
| Fotometria (Photometry) |
- Modos de operação, Absorbância (Abs) e Transmitância (%T)
- Calibração, Função Set Blank para zerar em 0.000 Abs / 100% T
- Exibição de resultados, Dados apresentados em tabela e gráfico em tempo real
- Comparação de amostras, Permite comparar amostra com branco rapidamente
|
| Análise Quantitativa (Quantitative) |
- Métodos disponíveis, Curva Padrão (Standard Curve) e Método de Coeficiente
- Curva padrão, Até 20 amostras padrão para criação da curva
- Ajustes de curva, Linear (com e sem intercepto) e Quadrático (2ª ordem)
- Cálculo automático, Determina automaticamente a concentração da amostra
- Coeficientes manuais, Inserção manual dos coeficientes de calibração
- Gráficos e fórmulas, Exibição da curva e equação no display
- Edição de amostras, Permite renomear amostras na lista de dados
- Armazenamento, Salva arquivos em formato .qua
|
| Análise Cinética (Time Scan / Kinetics) |
- Medição temporal, Mede variação da absorbância ou transmitância ao longo do tempo
- Configuração de tempo, Define tempo inicial, final e intervalo de coleta
- Modo de exibição, Escolha entre modo Abs. ou %T
- Personalização, Cores e escalas configuráveis nos gráficos
- Armazenamento, Salva arquivos em formato .tis
|
| Controle do Equipamento |
- Comprimento de onda, Ajuste manual do comprimento de onda
- Lâmpadas, Liga/Desliga lâmpadas de Tungstênio e Deutério
- Comutação automática, Troca automática entre lâmpadas (300–400 nm padrão)
- Conexão USB, Detecção automática e comunicação estável
|
| Interface e Usabilidade |
- Menu e atalhos, Barra de ferramentas para operações rápidas
- Relatórios, Impressão de dados, curvas e resultados completos
- Identificação, Inclusão do nome do operador e departamento nos relatórios
|
|
Embalagem |

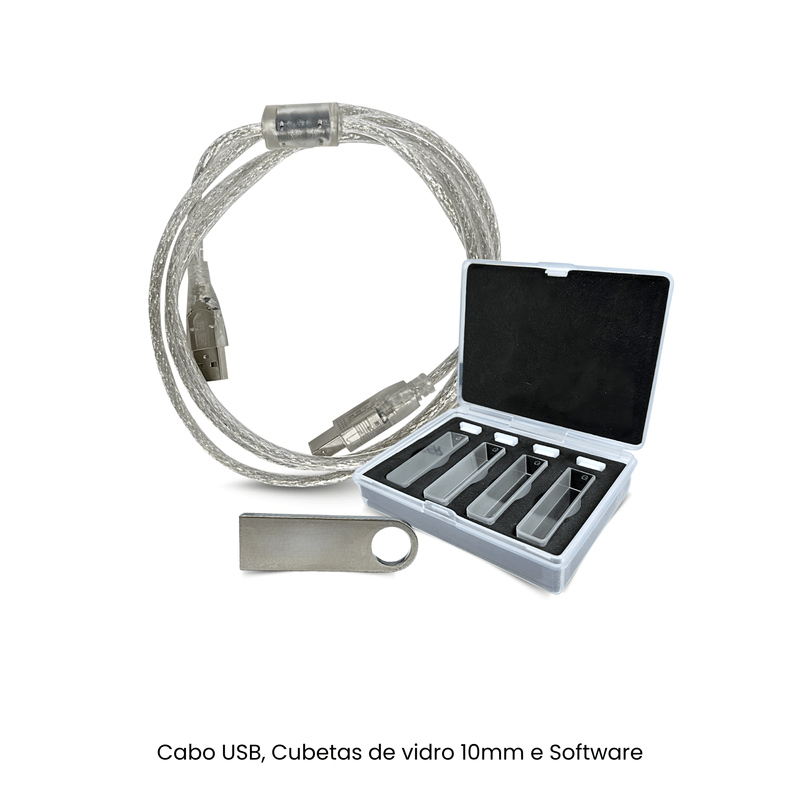

- 01 Espectrofotômetro;
- 04 Cubeta de vidro de 1 cm;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual do usuário;

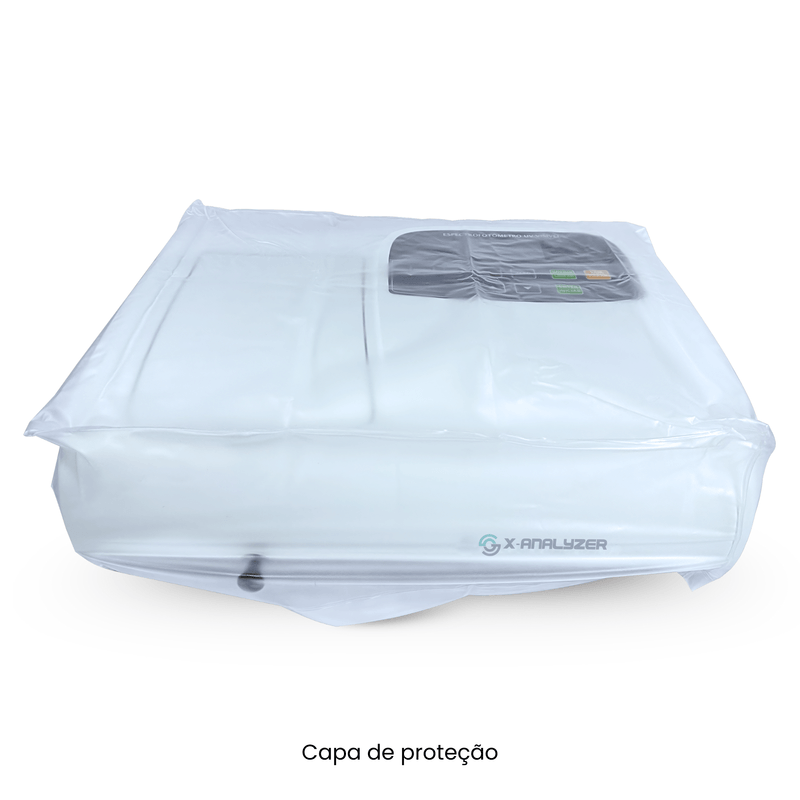

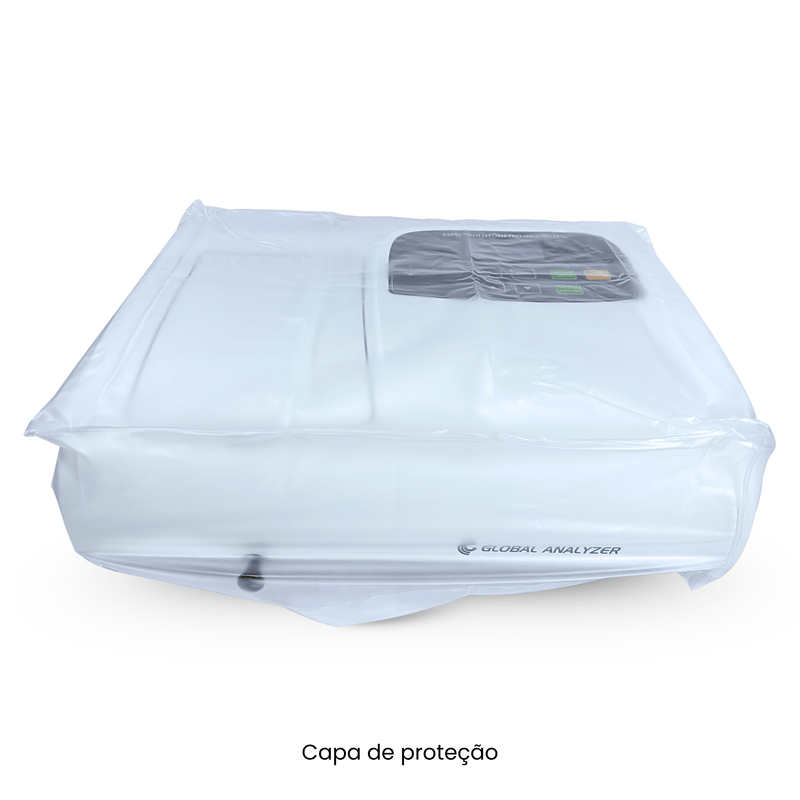

- 01 Tampa protetora contra poeira.
Perguntas frequentes
- O que é a função de Curva Padrão?
- R: Permite criar uma curva de calibração entre concentração e absorbância para determinar concentrações desconhecidas.
- Quantas amostras padrão posso usar na curva?
- R: De 1 a 9 padrões; o ideal é usar pelo menos 3 para maior precisão.
- Qual a faixa de linearidade recomendada para absorbância?
- R: Entre 0.2 e 0.8 Abs, para obter a melhor linearidade.
- O que é o método do coeficiente (F)?
- R: É um modo simplificado da curva padrão, em que o usuário insere manualmente os coeficientes da equação C = K×A + B.
- É possível salvar e recarregar curvas padrão?
- R: Sim, as curvas podem ser salvas, carregadas ou excluídas posteriormente na interface “Curva Padrão”.
- Quantas curvas padrão podem ser armazenadas?
- R: Diversas, em ordem crescente — o sistema salva automaticamente a mais recente na parte inferior da lista.
- O que pode ser configurado no menu “Setup”?
- R: Energia, data/hora, unidade de concentração, calibração de corrente escura, calibração de comprimento de onda, restauração de fábrica e versão do sistema.
- Quais unidades de concentração estão disponíveis?
- R: %, µg/L, mg/L, g/L, ml/L, mg/ml, µg/ml e “None” (sem unidade).
- Como calibrar a corrente escura?
- R: Selecione “Corrente Escura” e siga o processo automático de calibração — o sistema exibirá “Corrente Escura OK” ao final.
- Como calibrar o comprimento de onda?
- R: Escolha “Calibrar C.O.”; o aparelho busca o espectro de ordem zero e ajusta automaticamente.
- O que acontece ao restaurar os padrões de fábrica?
- R: Todos os dados e curvas salvos são apagados — utilize essa opção com cuidado.
- Como verificar a versão do sistema?
- R: Acesse “Versão” no menu de configurações para exibir as informações de firmware.
- Com que frequência devo limpar as cubetas?
- R: Após cada uso, evitando bolhas e resíduos nas superfícies ópticas que possam interferir nas medições.
- Posso tocar nas partes ópticas internas?
- R: Não. O contato pode causar danos permanentes ou perda de precisão das medições.
- Como substituir a lâmpada de tungstênio?
- R: Desligue o aparelho, abra a tampa, substitua a lâmpada com pano limpo e ajuste o foco conforme o manual.
- Qual é o tempo de vida útil típico da lâmpada?
- R: Varia conforme o uso, mas recomenda-se substituição quando a intensidade de luz enfraquece perceptivelmente.
- Como substituir o fusível?
- R: Desconecte o cabo de energia, remova o porta-fusível com chave de fenda e troque pelo fusível reserva.
- O que fazer se o equipamento não ligar?
- R: Verifique o cabo de energia, o fusível e o aterramento. Caso persista, entre em contato com a assistência técnica.
- O que fazer se o equipamento apresentar falha no autodiagnóstico?
- R: Verifique se a tampa do compartimento de amostras está fechada, se não há obstruções e se a lâmpada está funcionando corretamente.
- O que pode causar instabilidade na leitura?
- R: Falta de pré-aquecimento, amostra instável, cubeta suja ou lâmpada desgastada.
- O que fazer se a leitura da amostra não for precisa?
- R: Calibre novamente a corrente escura e o comprimento de onda, e verifique se as cubetas estão corretamente posicionadas.
- Para que serve o software MetaSpec Pro?
- R: Ele controla o espectrofotômetro, executa medições, processa dados e gera relatórios detalhados no computador.
- Quais sistemas operacionais são compatíveis com o MetaSpec Pro?
- R: O software é compatível com Windows XP, 7 e 8.
- Como instalar o MetaSpec Pro?
- R: Insira o CD, execute “MetaSpec_Pro_EN_Setup.exe”, aceite os termos e instale o driver USB CP210x quando solicitado.
- É necessário conectar o instrumento ao PC?
- R: Sim, através do cabo USB. Também é necessário conectar a chave USB (“UV Key”) para autenticação do software.
- O software se comunica automaticamente com o equipamento?
- R: Sim, ao iniciar o MetaSpec Pro, ele detecta automaticamente a porta de comunicação e se conecta ao espectrofotômetro.
- Quais modos de análise o software oferece?
- R: Curva padrão, fotometria, análise quantitativa, cinética, varredura de comprimento de onda, análise multi-comprimentos e DNA/Proteína.
- É possível exportar resultados para o Excel?
- R: Sim. Os relatórios podem ser exportados diretamente em formato XLS para análise e arquivamento.
- Como realizar uma varredura espectral no software?
- R: Acesse “Wavelength Scan”, defina o intervalo desejado (por exemplo, 400–700 nm) e clique em “Start” para iniciar a medição.
- O software permite criar curvas de calibração?
- R: Sim, é possível criar e salvar curvas padrão diretamente no MetaSpec Pro para uso posterior.
- O software realiza cálculos de concentração automaticamente?
- R: Sim, ao definir o método de cálculo, o software converte automaticamente os valores de absorbância em concentração.
- É possível visualizar gráficos 3D?
- R: Sim, o MetaSpec Pro gera espectrogramas tridimensionais na função de varredura, úteis para análises detalhadas.
- O software permite gerenciar usuários e senhas?
- R: Sim, há controle de acesso por nome de usuário e senha, com níveis de permissão (administrador e convidado).
- É possível imprimir relatórios diretamente do software?
- R: Sim, clique no ícone “Print” na barra de ferramentas para gerar o relatório em papel ou PDF.
- Como salvar os resultados das análises?
- R: Use o ícone “Save” para salvar em formatos próprios (.STD, .PHT, .WLS, etc.) ou exportar para Excel.
- O que é a função “Kinetics Analysis” no software?
- R: Permite observar variações de absorbância ou concentração ao longo do tempo em uma determinada amostra.
- O que é a função “Multi-Wavelength Analysis”?
- R: Mede a absorbância em vários comprimentos de onda simultaneamente, útil para análises comparativas.
- O que é a função “DNA/Protein Analysis”?
- R: Realiza cálculos automáticos de concentração e pureza de DNA e proteínas com base na absorbância em múltiplos comprimentos de onda.
- O MetaSpec Pro pode ser utilizado sem o espectrofotômetro conectado?
- R: É possível abrir arquivos e analisar dados, mas as medições exigem a conexão com o equipamento.
- O MetaSpec Pro permite exportar gráficos?
- R: Sim, os gráficos podem ser exportados separadamente em formato de imagem para uso em relatórios e publicações.
- O software possui suporte multilíngue?
- R: Sim, ele está disponível em inglês e pode ser configurado conforme o idioma do sistema operacional.
- O MetaSpec Pro exige licença para uso?
- R: Sim, o funcionamento depende da presença da chave USB (UV Key) fornecida com o produto.
- O MetaSpec Pro é necessário para operar o GTA-95?
- R: Não é obrigatório, mas recomendado, pois amplia as funções de medição, análise, exportação e geração de relatórios.
|
