Dados Técnico |
| Modelo |
GTA-101 |
| Faixa de comprimento de onda: |
190-1100 nm |
| Largura da fenda espectral (banda de passagem): |
0,5 / 1,0 / 2,0 / 4,0 nm |
| Precisão do comprimento de onda: |
± 0,3 nm |
| Reprodutibilidade do comprimento de onda: |
≤ 0.2nm |
| Precisão da transmitância: |
± 0,3% T |
| Reprodutibilidade da transmitância: |
≤ 0,2% (t) |
| Faixa de transmitância: |
0 - 200% T |
| Faixa de absorbância: |
0,3-3,0 A |
| Luz difusa: |
≤ 0,05% T a 220nm, 360nm |
| Saída para Impressora: |
Porta Paralela |
| Seleção do comprimento de onda automático: |
Realizada através de teclas de setas, para evitar erros de operação |
| Display: |
LCD 6" com resolução de 320*240 pontos |
| Suporte para cubetas: |
Permite o uso de uma cubeta teste e uma cubeta de referência |
| Ruído: |
± 0,001A |
| Sistema ótico: |
Duplo feixe, com grade de difração de 1200 linhas / mmtector tipo foto-diodo de silicone |
| Estabilidade: |
0,001 A/h a 500 nm |
| Detector: |
Fotodiodo de silício |
| Lâmpadas: |
deutério e tungstênio |
| Flatness de linha de base: |
± 0,001ª |
| Saída de dados: |
USB |
| Faixa de concentração: |
0-9999 C |
| Dimensões: |
625 x 430 x 206 mm |
| Tensão: |
AC 220 / 127V, 50/60Hz |
| Peso: |
32 Kg |
| Garantia |
12 meses (conforme termo de garantia) |
| Software |
UV Analyst |
| Medições Fotométricas |
- Comprimento de onda único, Mede transmitância (%T) ou absorbância (Abs) em um único ponto espectral.
- Multi-comprimento de onda, Mede até 20 pontos de comprimento de onda em uma única análise.
- Medição de concentração, Criação de curva de calibração com até 20 padrões; ajustes linear, quadrático ou cúbico; cálculo automático da concentração.
|
| Varreduras e Análises |
- Varredura de comprimento de onda (Wavelength Scanning), Ajuste de passo entre 0,1 e 5 nm; exibição em %T ou Abs; detecção automática de picos e vales; processamento espectral avançado.
- Varredura temporal (Time Scanning), Registro de absorbância ou transmitância ao longo do tempo (0,5 a 60 s); cálculo de taxa de reação cinética.
- Medição de DNA/Proteína, Medição automática em pontos ou razões de comprimento de onda definidos; resultados exibidos em tabela.
|
| Processamento de Espectros |
- Detecção de picos e vales, Identificação automática e listagem de máximos e mínimos espectrais.
- Zoom e redimensionamento, Ampliação simultânea dos eixos X e Y; ajuste de escala e exibição personalizada.
- Derivadas, Cálculo das derivadas de 1ª a 4ª ordem para realce de detalhes espectrais.
- Suavização de espectros, Aplicação de filtros Moving Window Averaging e Savitzky-Golay.
- Operações matemáticas, Adição, subtração, multiplicação e divisão entre espectros.
- Reamostragem, Recalcula e interpola pontos do espectro para melhor precisão.
|
| Validação e Calibração |
- Validade fotométrica, Teste de precisão de absorbância usando filtros padrão.
- Validade de comprimento de onda, Verificação e calibração dos comprimentos de onda.
- Corrente escura (Dark Current), Reamostragem do ruído de fundo do instrumento.
- Largura de fenda (Slitwidth), Medição automática da largura espectral.
- Energia das lâmpadas, Verificação da intensidade das fontes D₂ e W.
- Realinhamento 656,1 nm, Reposicionamento automático do comprimento de onda de referência.
|
| Controle do Instrumento |
- Conexão/desconexão, Comunicação direta via USB entre o software e o espectrofotômetro.
- Linha de base, Escaneamento e correção da linha de base.
- Controle das lâmpadas, Ligar/desligar lâmpadas de tungstênio (W) e deutério (D₂).
- Ponto de comutação das lâmpadas, Definição automática da faixa de troca entre D₂/W (339–370 nm).
- Ajuste de fenda, Seleção da largura de fenda (0,5 a 4 nm).
|
| Gerenciamento de Dados |
- Salvar e abrir arquivos, Armazenamento de medições, espectros e métodos; abertura direta de arquivos do instrumento.
- Exportação de dados, Exporta curvas, tabelas e métodos para uso externo.
- Impressão personalizada, Relatórios configuráveis com legendas e informações do usuário.
|
Opcionais não Inclusos:
- PC10MM Carro porta-cubetas opcional para 4 cubetas de 10MM;
- PCA10MM Carro porta-cubetas automático opcional para 8 cubetas de 10MM;
- Impressora;
- Software de Varredura UV-ANALITYCSFDA CFR 21 PART 11.
|
Embalagem |
- 01 Espectrofotômetro;
- 04 Cubetas de vidro de 10mm de caminho óptico;
- 02 Cubetas de quartzo de 10mm de caminho óptico;
- 01 CD Software (UV-ANALITYCS);
- 01 Driver USB com a chave de acesso ao software;
- 01 Capa plástica contra poeira;
- 01 Cabo de alimentação (padrão ABNT);
- 01 Manual de instrução em português.
- 01 Termo de garantia (12 meses);
Perguntas frequentes

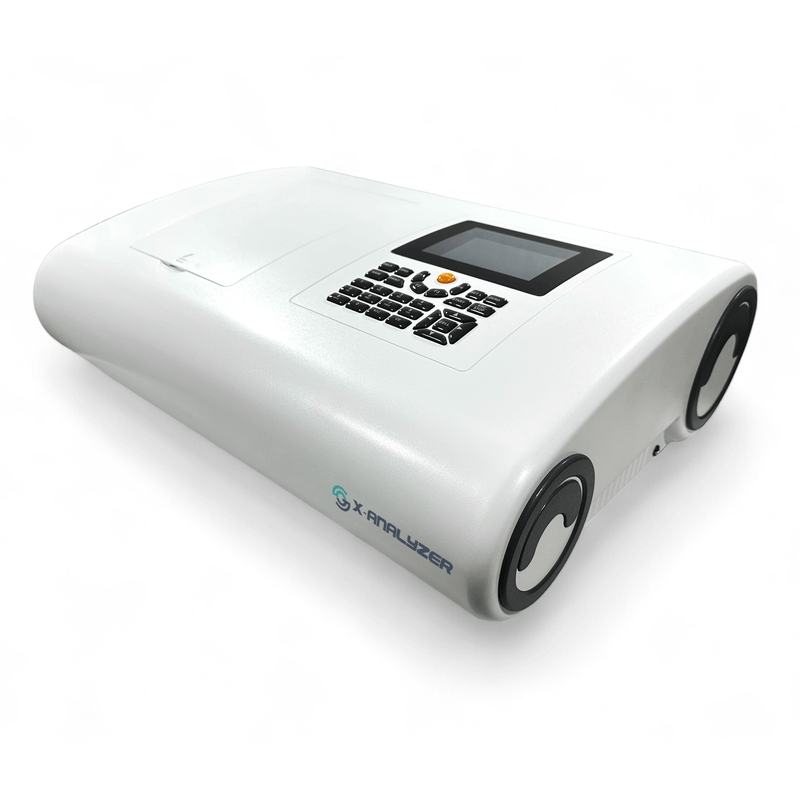

- O que é o espectrofotômetro UV/VIS modelo GTA-101?
- R: É um espectrofotômetro de duplo feixe, de uso geral em laboratórios, capaz de realizar medições em comprimentos de onda entre 190 e 1100 nm, cobrindo as faixas ultravioleta e visível.
- Qual o princípio de funcionamento do GTA-101?
- R: O equipamento mede a absorção ou transmitância da luz que atravessa uma amostra, utilizando lâmpadas de deutério e tungstênio, um monocromador e detectores de silício para converter a luz em sinal elétrico.
- O GTA-101 é de feixe simples ou duplo feixe?
- R: É um espectrofotômetro de duplo feixe, o que garante maior estabilidade e precisão nas medições, compensando variações de intensidade da fonte de luz.
- Qual é a faixa espectral do GTA-101?
- R: O equipamento mede de 190 nm a 1100 nm, abrangendo o espectro ultravioleta e visível.
- Qual é a largura de banda espectral?
- R: Possui largura de fenda ajustável entre 0.5, 1, 2 e 4 nm, permitindo medições com diferentes resoluções espectrais.
- Qual é a precisão do comprimento de onda?
- R: ±0,3 nm, com repetibilidade de 0,2 nm, garantindo excelente exatidão.
- Quais são as fontes de luz utilizadas?
- R: O equipamento utiliza lâmpada de deutério (D2) para a faixa UV e lâmpada halógena de tungstênio (W) para a faixa visível.
- Qual o detector usado no GTA-101?
- R: Utiliza detectores de fotodiodo de silício de alta sensibilidade para captar o feixe transmitido e o de referência.
- O equipamento possui tela display?
- R: Sim, possui display LCD gráfico 320×240, que mostra curvas, dados numéricos e menus interativos.
- O que acompanha o equipamento?
- R: Espectrofotômetro, cabo de energia, conjunto de cubetas de vidro e quartzo, capa protetora, manuais, CD com software UV-Professional e dongle USB de licença.
- O que é o software UV-Professional?
- R: É o software de controle e análise do espectrofotômetro, usado para medições, geração de curvas, cálculos, exportação e relatórios.
- Quais funções o software UV-Professional oferece?
- R: Fotometria, análise quantitativa, varredura de comprimento de onda, cinética, análise multi-comprimento e análise de DNA/Proteína.
- Como instalar o software UV-Professional?
- R: Insira o CD, execute “Setup.exe”, siga as instruções e instale também o driver USB e o UV Key. Após a instalação, conecte o instrumento ao computador via cabo USB.
- Qual sistema operacional é compatível?
- R: Windows 2000, XP ou versões superiores de 32 bits.
- O que é o UV Key (dongle)?
- R: É uma chave de segurança USB que habilita o funcionamento do software UV-Professional.
- Como conectar o equipamento ao computador?
- R: Basta conectar o cabo USB e clicar em “Connect” no software, que identifica automaticamente a porta de comunicação.
- O que é o modo “Photometry” no software?
- R: Permite medir a absorbância ou transmitância em um comprimento de onda fixo, ideal para análises diretas e rápidas.
- O que é o modo “Quantitative”?
- R: Realiza medições de concentração por curva de calibração ou pelo método de coeficientes, aceitando até 20 amostras padrão.
- O que é o modo “Wavelength Scan”?
- R: Efetua uma varredura completa de absorbância ou transmitância ao longo de um intervalo de comprimentos de onda, exibindo o espectro da amostra.
- O que é o modo “Time Scan”?
- R: Mede a variação de absorbância ao longo do tempo, permitindo estudos de cinética química e estabilidade de reações.
- O que é o modo “Multi-Wavelength”?
- R: Mede simultaneamente até 15 comprimentos de onda diferentes, útil para análise de múltiplos picos espectrais.
- O software faz análise de DNA e proteínas?
- R: Sim, calcula concentração e pureza de DNA e proteínas com base nas absorbâncias em 260, 280 e 320 nm, com métodos pré-configurados.
- O que é o “System Baseline”?
- R: É o processo de calibração do zero óptico do sistema, necessário para eliminar interferências e garantir medições precisas.
- O que é a função “Set Blank”?
- R: Define a absorbância de referência (0,000 Abs / 100,0%T) com uma solução padrão, usada como base para as medições.
- Posso salvar e carregar resultados?
- R: Sim, o software permite salvar dados nos formatos .bas, .qua, .wls, .kin, .mul e .dna, e reabri-los para análises posteriores.
- É possível imprimir relatórios diretamente?
- R: Sim, é possível imprimir relatórios com dados e gráficos via o próprio software, com suporte a impressoras padrão HP e Epson.
- O equipamento precisa de calibração frequente?
- R: Recomenda-se calibrar periodicamente o comprimento de onda e a absorbância, principalmente após transporte ou substituição de lâmpadas.
- Como é feita a calibração do comprimento de onda?
- R: Utiliza padrões de holmio, ajustando automaticamente a posição do espectro até a linha de 656,1 nm da lâmpada de deutério.
- Como é feita a calibração fotométrica?
- R: Usa filtros de densidade neutra para verificar se os valores medidos estão dentro da tolerância especificada.
- O GTA-101 pode ser controlado via computador?
- R: Sim, o software UV-Professional permite controle completo do instrumento via PC, incluindo medições e análises avançadas.
- Quanto tempo o equipamento deve aquecer antes do uso?
- R: Aproximadamente 15 minutos para estabilização térmica das lâmpadas e dos circuitos ópticos.
- É possível utilizar cubetas automáticas?
- R: Sim, o GTA-101 é compatível com trocador automático de até 8 cubetas (Auto Changer, opcional).
- O que é a função “Kinetics”?
- R: Mede variações de absorbância em intervalos de tempo definidos, permitindo calcular taxas de reação (ΔA/min) e atividade enzimática.
- O que é “Dark Current”?
- R: Corrente escura é a leitura de fundo sem luz; o instrumento mede e subtrai automaticamente para maior precisão.
- Como ajustar o relógio interno?
- R: No menu “Utility”, selecione “Clock” e ajuste a hora e data pelo teclado numérico.
- Como limpar as cubetas?
- R: Após cada uso, lave com água destilada e seque com papel macio; evite arranhar as faces ópticas.
- Como limpar o compartimento óptico?
- R: Use pano seco e limpo. Nunca utilize solventes orgânicos dentro do compartimento.
- Como substituir as lâmpadas?
- R: Desligue o equipamento, aguarde 20 minutos e substitua as lâmpadas conforme o manual. O sistema aceita lâmpadas de tungstênio e deutério padrão.
- O que fazer se o equipamento não ligar?
- R: Verifique o cabo de energia, fusível e aterramento. Caso o problema persista, contate a assistência técnica.
- Como substituir o fusível?
- R: Desligue o aparelho, remova o porta-fusível com uma chave de fenda e insira o fusível reserva incluído no kit.
- O que significa “Energy Low” na tela?
- R: Indica baixa intensidade de luz — verifique se as cubetas estão limpas e se a lâmpada está em boas condições.
- Qual é a vida útil das lâmpadas?
- R: Aproximadamente 1.000 horas de uso contínuo para a lâmpada de tungstênio e 2.000 horas para a de deutério.
- Como ajustar o ponto de troca entre lâmpadas?
- R: No menu “Lamp Setup”, defina o ponto de troca (padrão 340 nm) entre as lâmpadas UV e VIS.
- Como redefinir os parâmetros de fábrica?
- R: No menu “Utility”, selecione “Restore Default” para retornar todas as configurações originais.
- Como salvar dados em formato de imagem?
- R: No software UV-Professional, use “File → Output” para exportar os espectros em formato BMP ou TXT.
- O equipamento possui função de auto calibração?
- R: Sim, o GTA-101 realiza calibração automática de energia, corrente escura e alinhamento de espectro no início do uso.
- Qual o peso e as dimensões do GTA-101?
- R: Pesa aproximadamente 32 kg, com dimensões de 625 × 430 × 210 mm.
|
